产品详情

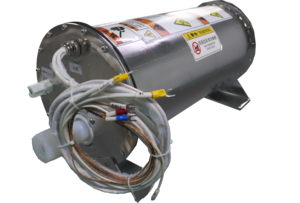

PFA防爆加热器

- 适用于 IPA(异丙醇)、 EKC、丙酮、乙醇、NMP 等易挥发易燃溶剂的加热
- 圆形方形可选
- 适用于IPA(异丙醇)、EKC(EKC265、EKC830、EKC270)、丙酮、乙醇、甲苯、MEK(甲基乙基酮)、NMP 等药液加热
- 溶剂兼容与安全:PFA流道兼容多种溶      剂,冗余过温保护确保安全, 配有2个         热电偶和1个过温开关监控。
- 无密封设计:内部流道连续,无需O型      圈或压缩密封,所有溶剂接触面均采用高纯度PFA材料和SUS316L EP洁净管。
- 具高纯度流道和多重安全装置。配备先进净化通道和绝缘材料,无论单程或循环,均能在不同流速下提供稳定温度。
- 安全环境保障: 低流量 N2 冲洗, 提            供正压惰性环境。
产品详情

防爆加热器


产品适用性

适用于加热IPA(异丙醇)、EKC、丙酮、乙醇、NMP等易挥发易燃溶剂。

兼容化学药液工作温度电压功率

IPA(异丙醇)、EKC(EKC265、EKC830、EKC270)、

丙酮、乙醇、甲苯、MEK(甲基乙基酮)、NMP 等。

89℃

三相208V或

单相200-220V

4.5KW / 6KW / 9KW


核心优势

- 保持高纯度的流动通道,确保溶剂的纯净度。

- 配备多重安全装置,保障使用过程中的安全性。

- 采用先进的净化通道设计,有效减少杂质残留。

- 高效绝缘材料,提升加热器的能效与安全性。


性能特点

无论是单程还是循环使用,该加热器均能在各种流速下提供稳定的流体温度,确保工艺需求。


设计方案

1. 无密封设计方案

无需 O 型圈或压缩密封,所有接触溶剂的表面均采用高纯度 PFA 材料,确保无泄漏与高纯度溶剂处理。

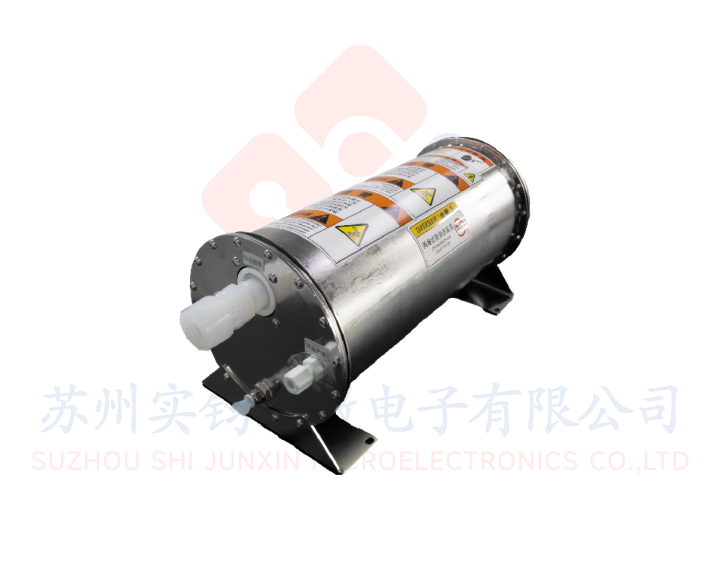

PFA防爆加热器-实钧芯

2. 独家设计洁净管方案

内部流通路径连续,采用洁净管(材质请联系咨询)设计,满足高洁净度溶剂的流通需求。

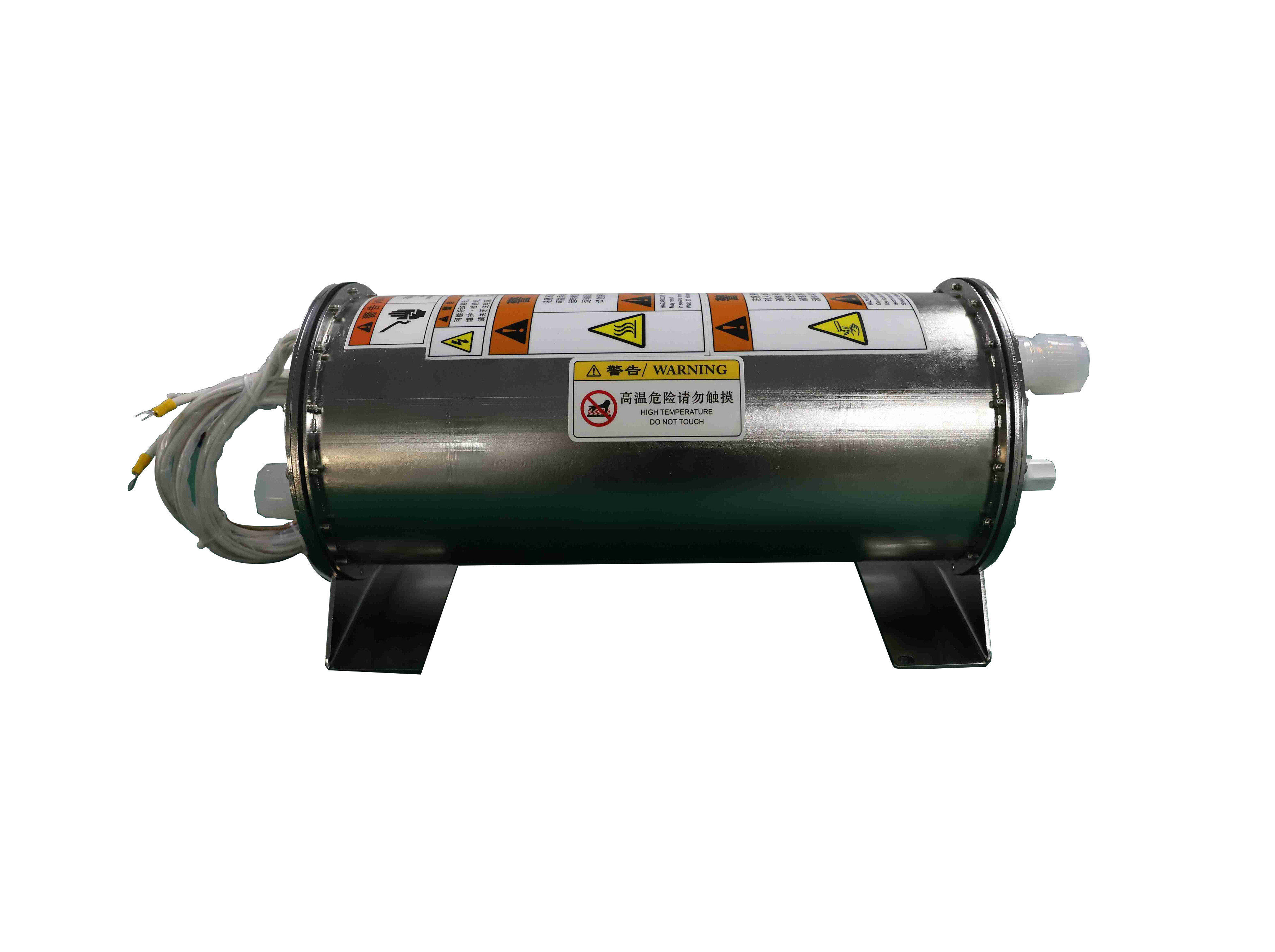

EP管防爆加热器-实钧芯

溶剂兼容性与安全保护

- 流通路径兼容性:PFA与洁净管材料(材质请联系咨询)流通路径,能够与多种溶剂兼容,确保长期使用的稳定性。

- 冗余安全保护:配备冗余过温保护设计,包含2个热电偶和1个过温开关,实时监控加热器温度,确保安全性。


防火花设计与布线保护

- 防火花设计:采用不锈钢外壳与金属芯结构,有效防止火花的产生。

- 布线保护:所有布线均采用火花防护设计,防止火花引起的意外危险。

安全环境保障

过低流量氮气(N2)冲洗,提供正压惰性环境,确保溶剂加热过程的安全性。

安全加热与便捷设计

- 间接加热:间接加热方式,避免直接接触带来的安全隐患与污染风险。

- 便捷设计:结构小巧,独特的设计支持水平或垂直安装,适应不同的使用环境和空间需求。


防爆加热器CE认证

防爆加热器PFA Online Heater CE Certificate.pdf

防爆加热器CE认证内容.pdf


防爆加热器PFA Online Heater CE Certificate 2.pdf

防爆加热器CE认证内容.pdf
防爆加热器_防爆认证.pdf


防爆加热器-防爆认证



FRQ(PFA防爆加热器)

1. 产品的功率和电压规格是什么?是否可以定制?

- 产品功率为6KW,电压为208V(三相)。如有特殊需求,我们可以根据客户的应用场景进行定制调整。

2. 产品的材质和接口口径有哪些?

- 产品采用高纯PFA材料,进出口口径为3/4flared tube

3. 该防爆加热器具备哪些安全设计和防爆认证?

- 产品具备N2惰性气体保护(压力为10-15 PSIG)、J型热电偶温控和超温保护。通过Ex db IIB T2 Gb防爆等级认证。

4. 产品是否具备防静电设计?

- 产品配有接地设计以防静电,并已获得CE认证,。

5. 产品的外壳材质是什么?

- 外壳采用不锈钢壳体

6. 产品的质保期和易损件情况如何?

- 提供一年质保,无易损件。顺坏情况下需整体更换。

7. 产品的安装方式有哪些要求?

- 本产品要求垂直安装,最高承压为0.35MPa,请勿超出此压力范围。


8. IPA的防爆加热器接液部分是什么材料?

- 使用PFA材料。

9. 这款防爆加热器安全方面的氮气吹扫设计是怎么实现的?

- 惰性气体保护:加热器内部设计有低流速的氮气(N2)吹扫系统,通过氮气在外壳内部保持正压,防止空气进入,减少爆炸性气体或粉尘的存在,降低燃烧或爆炸的风险。

10. 是否有防静电或防电火花设计?

- 防电火花设计:加热器外壳采用不锈钢结构,内部接地处理确保良好导电性,防止电火花的产生。所有导线均使用导电屏蔽的PTFE电缆套管,进一步降低电火花风险。

11, 如果加热丝或热电偶损坏,是否可以维修?费用如何?

- 加热丝和热电偶是可更换的,具体费用取决于损坏程度:

   - 热电偶更换:费用相对较低,具体价格视型号而定。

   - 加热丝更换:可能需要更多人工和材料费用,费用稍高。

   - 根据具体情况评估损坏程度并提供维修报价。

12. 交货周期?

- 交货周期为2个月。

13. 加热器是否具有过压保护设计?

- 产品外部预留了压力开关接口,建议客户安装压力开关,也可根据需求由我方加装。

14. 如果压力开关故障导致超压,可能会出现什么后果?

- 压力开关连接至加热器的控制电路,如发生故障会切断电源,操作人员需手动复位以恢复正常。

15. 压力开关失效但实际超压时会发生什么情况?

- 我们采取了多点温度监控系统,即使压力开关失效也能精确控制温度,防止设备高温失效。同时,过温保护装置在温度超出安全范围时会自动触发,确保设备安全运行。

16. 双热电偶是如何工作的?

- 一个热电偶用于测量热交换器温度,另一个用于加热器温度监控,双热电偶设计形成冗余。

17. 温度控制精度是多少?

- 我们仅提供加热器本体,温控部分由客户端连接。如有需要,可额外加装温度控制装置。

18. 该加热器可以用PLC控制吗?是否需要单独的温控器?

- 可以使用PLC控制,无需额外温控器。

19. 加热功率在PLC中可调节吗?

- 是的,加热器采用PID控制,当温度接近目标时可在PLC中调低功率,实现缓慢加热。

20. 该加热器是否具有防干烧功能?

- 具备防干烧功能,通过热电偶实时监控温度,超温保护装置可自动断开电路,防止干烧。

21. 加热器是否配有液位传感器?

- 暂无液位传感器。

22. 过温开关是由控制器控制的吗?使用哪个热电偶的温度值作为判断依据?

- 过温开关需接入控制电路,温度信号由测温热交换器的热电偶值判断。过温开关自身无温度传感器,超出设定温度时自动断开。

23. 加热器的容积是多少?

- 容积为0.5L。
