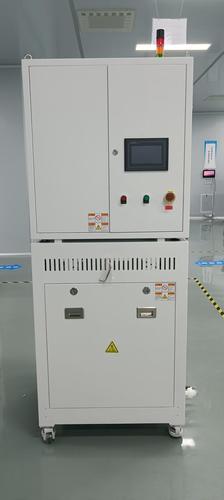

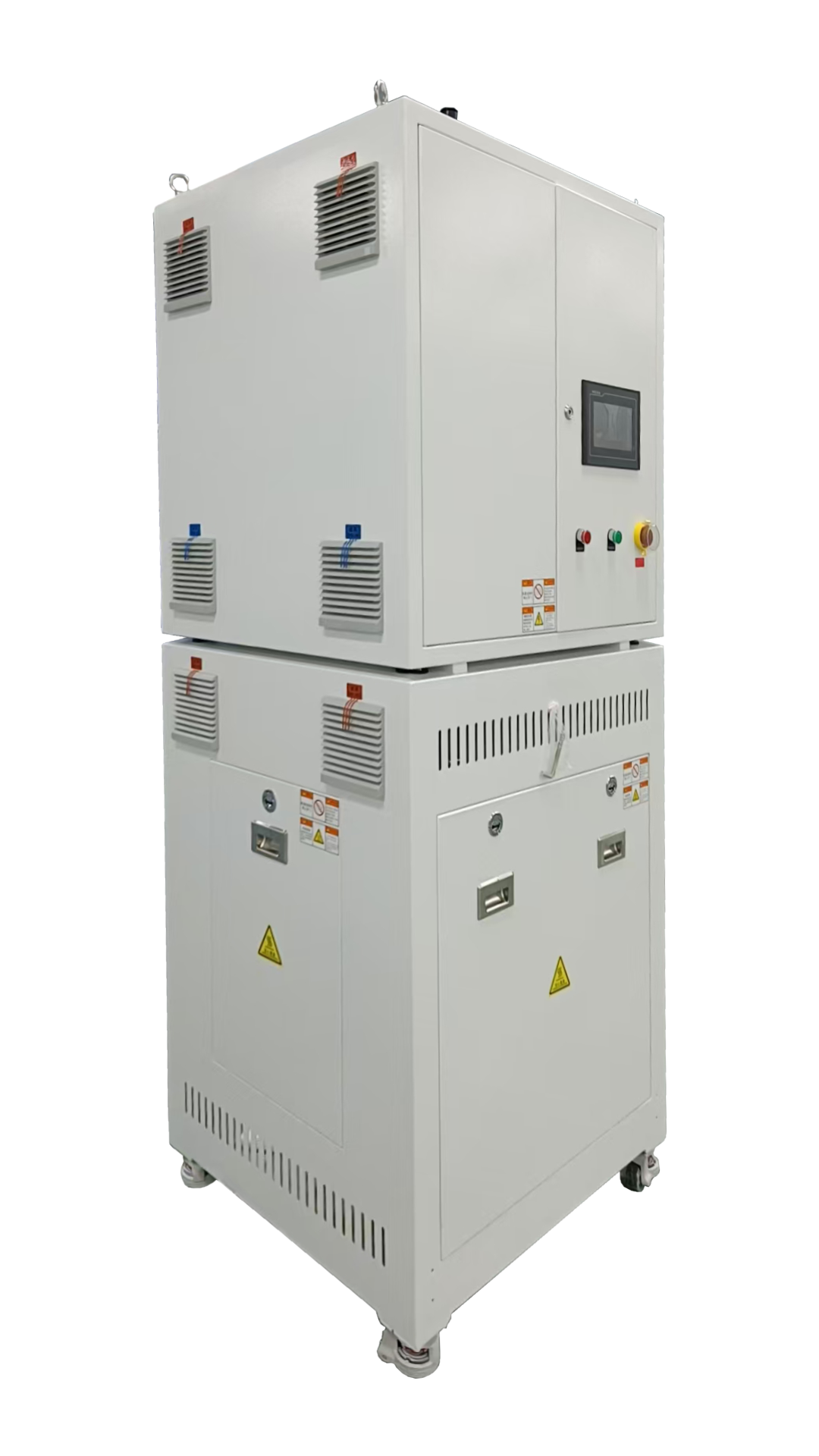

半导体超纯水加热器

- 液体管道材料:高纯石英玻璃(加热装置)、PFA(管道材料、阀门、管道接头)
- 电压范围:200-400 VAC,三相
- 短路电流额定值 (SCCR):25,000 Amps
- 温度控制精度: ±1.0 °C(特定条件下)
- 温度控制系统:精密PID控制
- 通信:无缝 RS232 连接
- 高级接地故障断路器 (GFCI) 系统:确保增强的安全性
- 单泄压阀:确保快速泄压
- 漏电保护开关:增强防漏安全性
- 多语言界面:支持简体中文、繁体中文和英文
产品详情

概述:

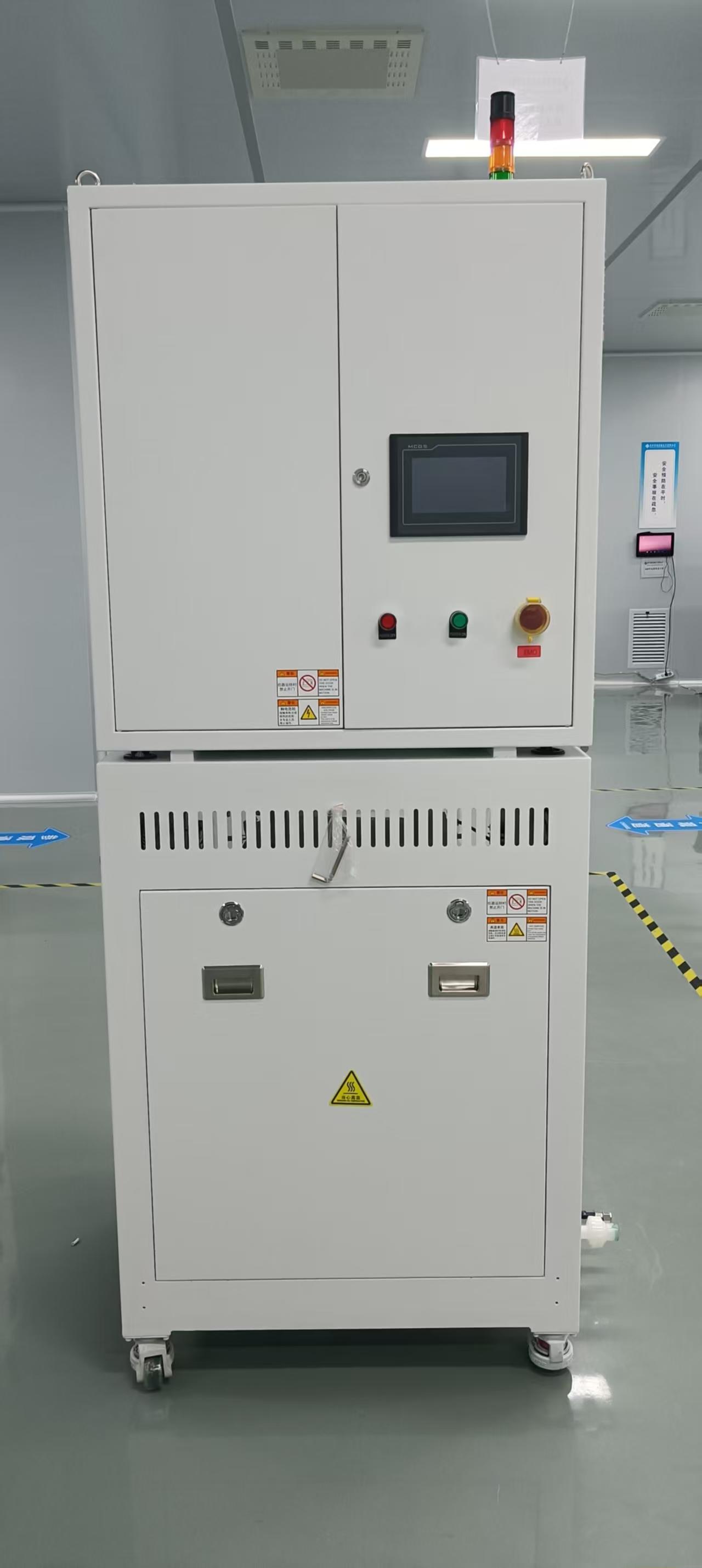

SJX-Z-96-A 是一款最先进的高纯水加热系统,旨在提供卓越的性能和精度。该系统专为硫酸 (H2SO4)、磷酸 (H3PO4)、盐酸 (HCl)、纯水和其他与石英相容的化学品而设计,可促进高纯度材料在极端操作中的广泛接受,同时优化性能和可靠性。管道组件采用高纯度石英,辅以高纯度PFA管和连接器。加热元件采用卤素灯/碳灯,确保在使用过程中不会受到金属污染。其电子控制系统根据水流变化自动调节功率,视觉显示和听觉警报为用户提供最佳安全性。采用光滑的白色面板(色板编号:9010)和紧凑的尺寸(W850×D340×H1986,不包括凸起部件),SJX-Z-96-A不仅高效,而且美观。

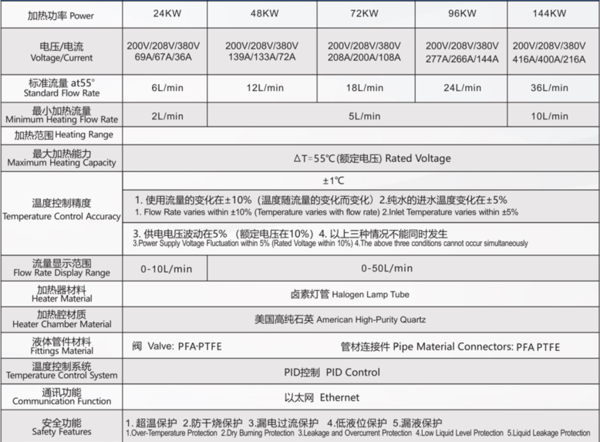

技术规格:

- 接液表面材料:PFA/石英

- 功率范围:2-144 kW

- 电压范围:200-400 VAC,三相

- 短路电流额定值 (SCCR):25,000 Amps



主要规格:

- 重量: 210 kg

- 储存温度/湿度:0-50 °C / 20-85% RH (无凝露)

- 工作环境:15-30 °C / 35-85% RH (无凝露)

- 纯水进水温度:15.0-75.0 °C(在材料限制范围内)

- 设定温度范围:25.0-85.0 °C(进水较低时)

- 温度控制精度: ±1.0 °C(特定条件下)

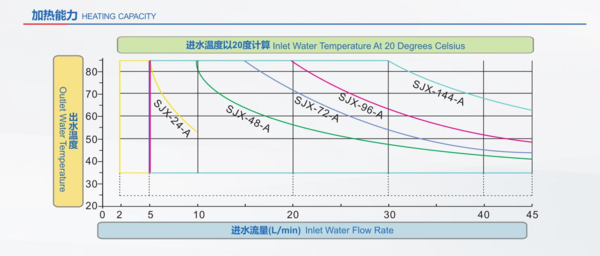

- 最大制热能力:24 LPM,ΔT=55(三相208V输入)

- 额定流量供水压力:0.4Mpa,24LPM(随流量变化)

- 最小流量:4LPM

- 流量显示范围:3-50 LPM(精度保持在范围内)

- 加热系统:高级卤素灯加热

- 卤素灯加热功率: 96 kW

- 温度控制系统:精密PID控制

- 自诊断功能:轻松监控和处理警报

- 通信:无缝 RS232 连接

- 控制电源:可靠的DC24V

- 液体管道材料:高纯石英玻璃(加热装置)、PFA(管道材料、阀门、管道接头)

- 允许压力:纯水最大0.4MPa,压缩空气最大0.7MPa(手动调节阀可调)

- 环境:保持无毒无尘的工作空间

- 多语言界面:支持简体中文、繁体中文和英文

- 防漏

- 高级接地故障断路器 (GFCI) 系统:确保增强的安全性

- 单泄压阀:确保快速泄压

- 漏电保护开关:增强防漏安全性


配置选项:

- 自动吹扫:可根据客户需求添加。

- 电阻率传感器:可定制以满足特定要求。

- 泄漏报警器:包括以提高安全性。

- 离散接口:包括用于添加功能。

- 模拟接口:包括用于无缝集成。

- 干接点接口:包括用于多功能连接。


加热装置和材料:

- 加热腔采用高纯度美国石英材料,台湾本地加工。

- 管道和阀门采用来自日本和韩国知名品牌的高纯度PFA材料。


高性能功率调节:

- 采用台湾顶级品牌元件,实现精确的双极PID控制。


联锁功能:

1.紧急停止:确保控制电源关闭

2.石英腔加热柜门:打开时报警并关闭

3. 最小流量:流量低于 5L/min 时发出警报并关闭

4.防干烧:防止干热

5.高温报警:95°C时报警并关闭;C

6.液体泄漏传感器:及时报警和关闭

7.水位报警:确保水位监测

8.加热器短路:提示报警

9. 高流量:流量超过 50L/min 时发出警报

10. 低流量:流量低于 10L/min 时发出警报

11.漏电保护:激活报警提示


产品亮点:

AQ-96WHS是一款先进的纯水加热系统,采用先进的PID技术和PLC的逻辑操作进行专业控制。它以非凡的精度保持水温,在± 1.0 ℃ 的公差范围内. 该系统采用创新的石英加热元件,确保通过光辐射进行热传递,而不与液体介质接触,确保过程无污染。


安全第一:

- 加热元件和水的双重分离以及一系列保护功能,包括缺水保护、防止干热保护、漏电保护、超温保护和自动泄压。

- 通过用户友好的触摸屏实时监控设备状态。

紧凑而时尚:

AQ-96WHS拥有紧凑的尺寸(W850×D340×H1986),重量为210 kg。


功能模块:

- 主控制屏幕:轻松浏览各种功能。

- 故障指示屏幕:随时了解警报及其状态。

- I/O表:监控输入/输出信号状态。

- 参数屏幕:访问和调整基本设置。

- 历史数据记录:存储和分析历史数据。

- 每个加热器的电流:观察单个加热器的性能。

操作步骤:

- 只需打开 DI 进水阀和空气阀即可。

- 使用面板开关打开机器电源。

- 启动系统,用户友好的界面将指导您完成整个过程。




电路图

SGS金属检测报告

石英纯水加热器(用这个)SGS金属离子检测报告2022-5-6.pdf


PTFE温度探头SGS金属离子检测报告2023.PDF
