国内企业全力冲刺，三代与四代半导体晶圆产业高地争夺战

  随着科技的进步，国内企业在高频高功率晶圆产业中正全力以赴，力图在第三代（SiC、GaN）和第四代（Ga₂O₃）半导体晶圆领域占据领先地位。这些材料凭借其独特的特性，如高击穿电压、低能量损耗以及优异的耐高温性能，成为推动高压电力、5G通信、电动汽车、航空航天等应用快速发展的关键材料。

材料特性对比

宽禁带半导体晶圆（SiC、GaN、Ga₂O₃）**是高频高功率领域的核心支柱，以下是三代与四代半导体晶圆材料的关键特性对比：

SiC：主要用于高压、高功率领域，广泛应用于工业和新能源领域。

GaN：适用于高频小型化设备，特别适合消费电子和高频通信应用。

Ga₂O₃：虽然潜力巨大，但目前受限于散热问题和技术成熟度，未来有望成为高压和超高频领域的关键技术。

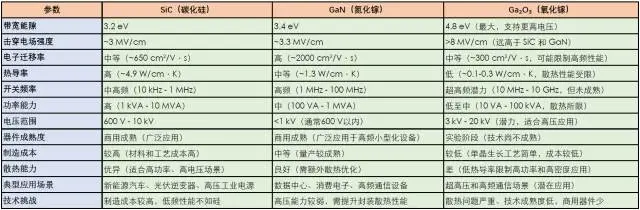

表1 三代（SiC、GaN）以及四代（Ga₂O₃）半导体晶圆材料关键特性

行业格局与发展前景

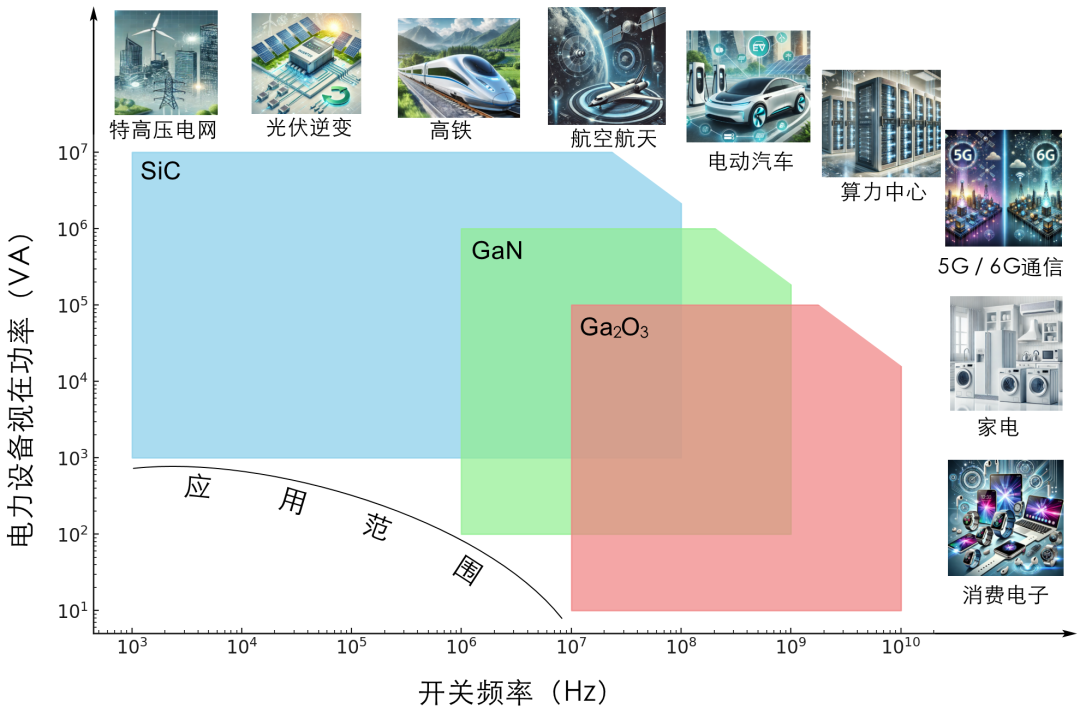

图源：深芯盟

第三代半导体行业

市场规模：2023年全球第三代半导体市场容量达6.07亿元人民币，预计到2029年中国市场的规模将达到855亿元，年均复合增长率约30%。

竞争格局：包括三安光电、方正微电子、奕源半导体等在内的多家企业在中国市场占据重要位置。

市场前景：随着新能源汽车、5G等下游应用的快速发展，第三代半导体的需求将持续增长，预计到2027年全球市场规模将超过900亿元。

第四代半导体行业

市场规模：2023年全球第四代半导体市场容量同样为6.07亿元人民币，预计到2029年全球市场规模将达到14.71亿元，年均复合增长率为15.89%。

竞争格局：深圳进化半导体、北京铭镓半导体、杭州富加镓业科技等初创企业在氧化镓（Ga₂O₃）的研发和应用方面展现出巨大潜力。

市场前景：随着技术突破和下游应用的拓展，第四代半导体市场将迎来快速发展。Ga₂O₃因其超宽禁带、高击穿电场和低成本等特性，最有可能在高压、高功率电子器件场景中部分替代SiC和GaN。

企业布局分析

SiC晶圆领域

三安光电：专注于碳化硅功率器件的研发、生产和销售，计划通过多个项目提升产能。

方正微电子：作为IDM企业，在SiC领域拥有完整的产业链，致力于提高生产能力和市场竞争力。

奕源半导体：主要生产合成石英部件和碳化硅功率模组载板等关键材料，具有广阔的市场前景。

GaN晶圆领域

英诺赛科：采用IDM模式，集芯片设计、外延生长、芯片制造于一体，迅速扩展产能。

冠鼎半导体：专注于氮化镓功率半导体的生产和研发，提供高性能GaN器件。

华通芯电：致力于化合物半导体芯片及模组的生产制造，特别是在射频功率器件模组领域有所建树。

Ga₂O₃晶圆领域

深圳进化半导体：专注于氧化镓晶片的研发和生产，已完成数轮融资。

北京铭镓半导体：是国内率先实现氧化镓材料产业化的企业之一，已取得多项技术突破。

杭州富加镓业科技：成功开发了3英寸氧化镓单晶，并优化了分子束外延工艺。

北京镓族科技：致力于氧化镓材料的开发及应用产业化，实现了多项技术突破。

晶旭半导体：掌握了5G通信中高频体声波滤波芯片的核心技术，正在扩大生产规模。

结语

我国在第三代和第四代半导体晶圆领域的发展态势良好，技术进步和市场需求的双重驱动下，预计未来几年内市场规模将继续扩大。国内企业在这一前沿领域的持续投入和技术突破，不仅提升了自身的市场竞争力，也为我国在全球半导体产业中占据重要地位奠定了基础。随着更多企业的加入和技术创新的不断涌现，中国在高频高功率半导体领域的影响力将进一步增强。
