IGBT导热机理与导热材料的作用

IGBT导热机理及导热材料的作用

1. IGBT的导热机理

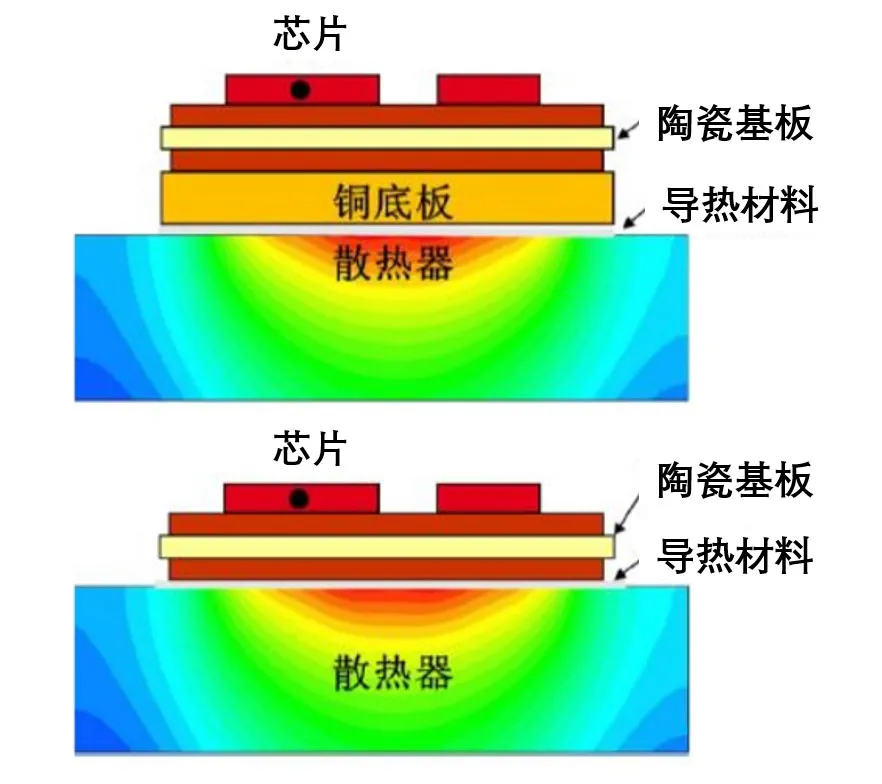

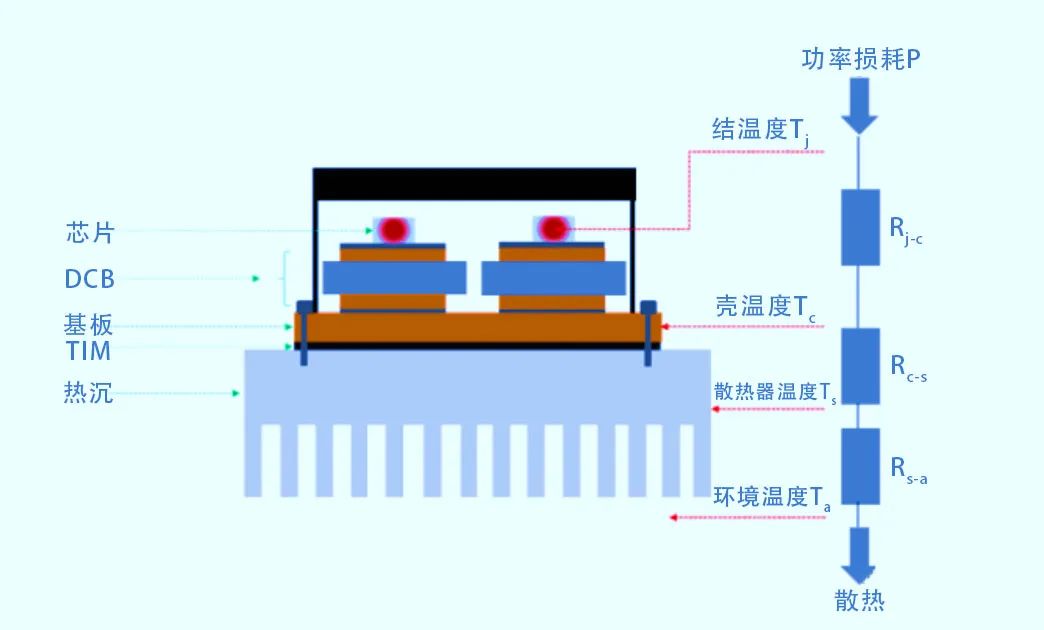

在IGBT模块的热传导过程中，芯片产生的热量首先通过芯片传递到外壳底座，再通过底座将热量传递到散热器，最终由散热器将热量释放到空气中。在这个过程中，大部分热量通过底座经绝缘垫片传导到散热器。外壳将部分热量通过对流和辐射形式直接释放到环境中。

由此可见，结壳热阻 Rj-c 和散热器热阻 Rs-a 是由 IGBT 自身结构以及功率器件整体散热方案决定的，导热材料的作用在于减小接触热阻 Rc-s，进而降低整体散热的总热阻。

2. 导热材料的作用

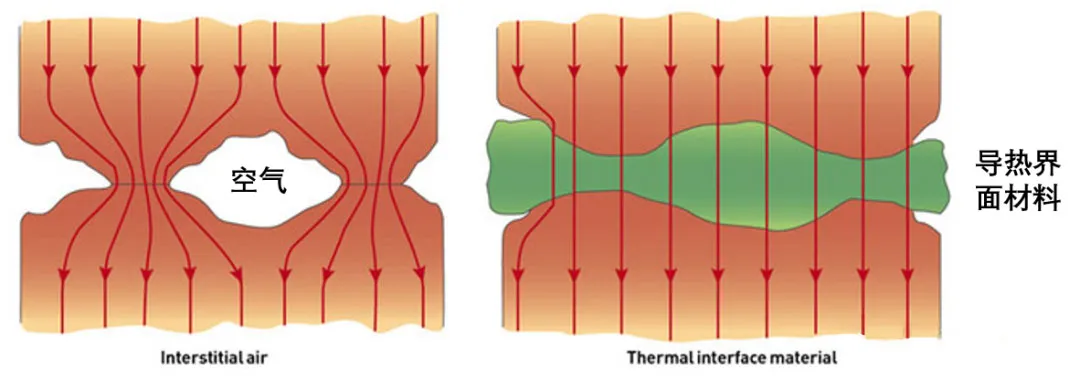

在IGBT的热传导中，热量主要通过IGBT散热面与散热器的金属表面之间的接触传递。通常采用铜或铝作为基底材料。但由于接触面不平整，会导致表面之间存在空气间隙，而空气的导热率较低，极大地影响了热量的传递效率。

为了改善这一问题，常在IGBT的散热面涂覆导热材料。导热材料的作用是填充接触面之间的空气间隙，并提供更好的热传导通道。导热材料的热导率通常在 0.8-4 W/(m·K) 之间，远高于空气的导热性，这显著提高了热量传递效率，降低了接触热阻，从而提升了散热性能。

随着IGBT向高功率和高集成度方向发展，对导热界面材料（TIM）的要求也越来越高，尤其是在低热阻和长期可靠性方面。因此，选择合适的TIM，不仅需要考虑其热传导能力，还需要兼顾生产工艺、维护便捷性以及长期的使用可靠性。

---

IGBT导热材料的特性

导热界面材料（TIM）在IGBT模块的热管理中起着至关重要的作用。它们不仅帮助模块有效散热，还能延长使用寿命。目前，常见的IGBT导热材料主要包括导热硅脂和相变导热材料。中低端IGBT通常使用普通硅脂或高性能硅脂，而高端IGBT则采用相变化材料。

1. 导热硅脂

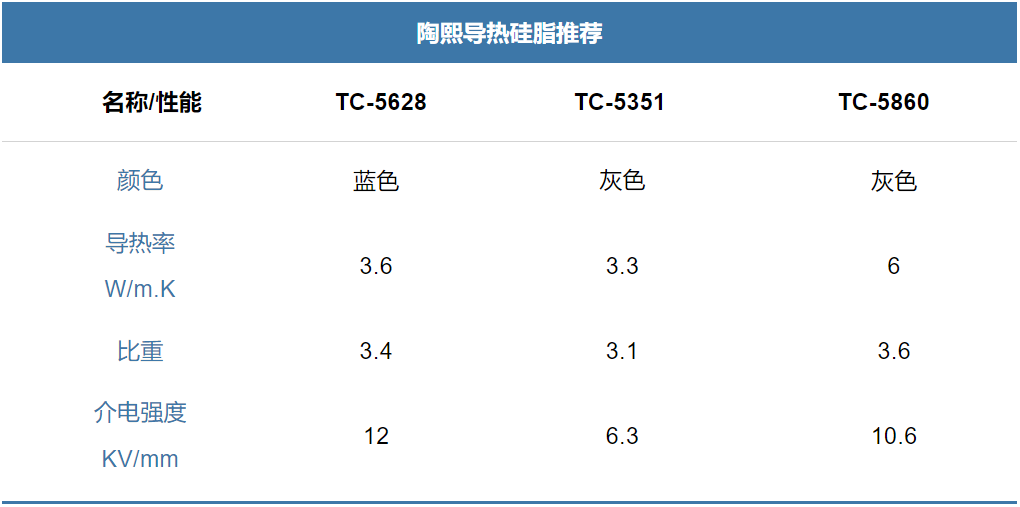

导热硅脂（又称散热膏）因其良好的表面润湿性和低接触热阻，最早作为TIM应用在IGBT模块。它通常以有机硅酮为基础，加入具有优异导热性能的填料，形成一种膏状复合物。导热硅脂具有耐高温、低油离度、耐水、抗臭氧、抗气候老化等特性，适用于-50℃到+230℃的温度范围。

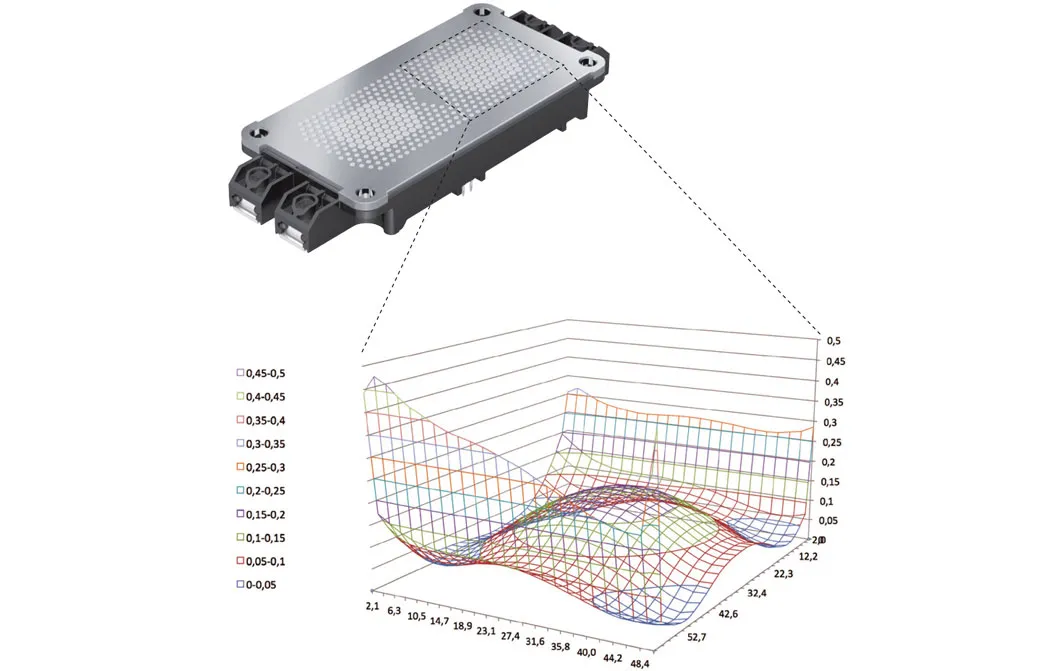

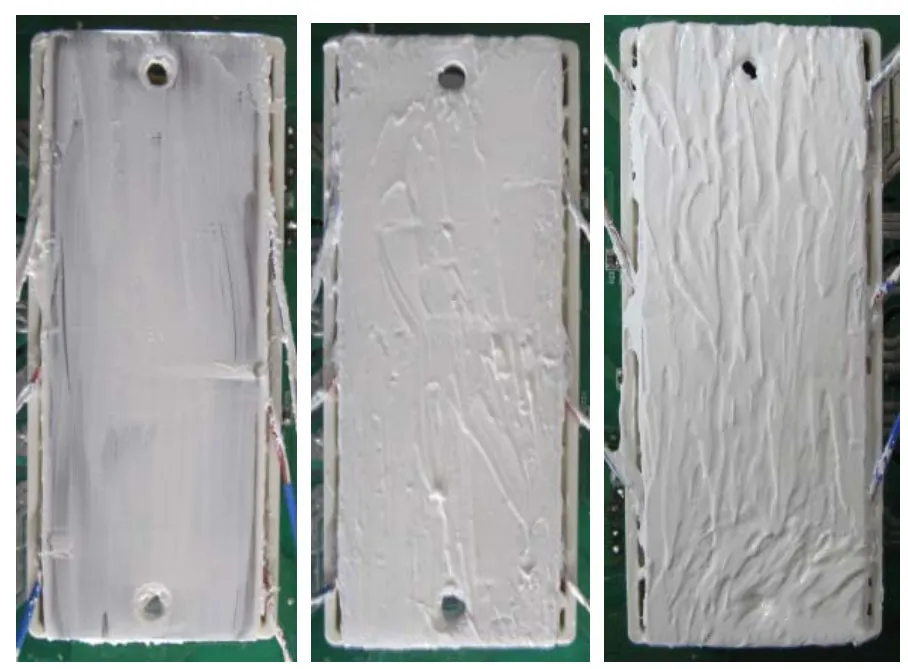

尽管导热硅脂具有较好的导热性能，但其使用时间较长后（约1-2年），会因油分离等原因导致性能下降。因此，如何保持硅脂的均匀涂覆至关重要。常见的涂覆工艺有滚筒印刷和丝网印刷，其中丝网印刷因能够更好地控制涂层厚度的均匀性，通常能够提高IGBT的散热效果和使用寿命。

2. 相变材料

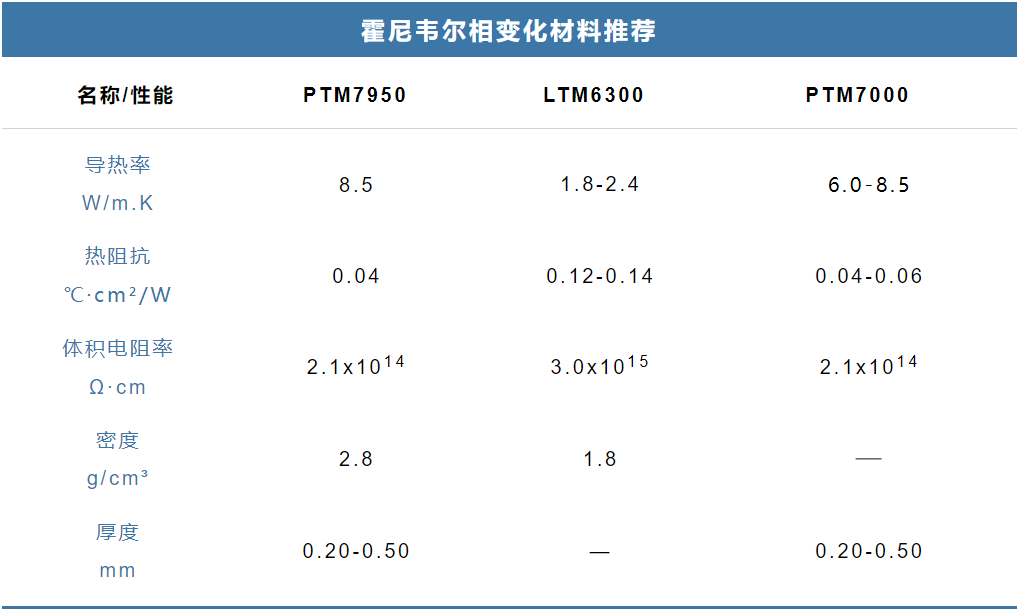

相变导热材料（也称为相变导热膏）是一种利用聚合物技术制造的高性能材料，采用有机高分子和高导热填料为主料，具有优良的导热性能。相变材料的独特之处在于它的相变特性：在室温下，材料保持固体状态，易于操作和处理；而当温度升高到器件的工作温度时，材料变软，并在压缩力作用下，像热滑脂一样填充接触界面的空隙。

这种相变特性使得相变导热材料在使用时，能够在不均匀的接触表面之间形成有效的热接触，极大改善了热传导效率。与传统的导热硅脂相比，相变导热材料不仅具有更好的导热性和耐久性，还能在经过长时间热循环和高温高湿试验后，仍保持稳定的热性能，进一步提升IGBT等电子器件的整体耐用性。

然而，相变导热材料的成本通常较高，但其优异的导热性和耐用性使其在高端IGBT和其他高功率电子器件中得到了广泛应用。

总结

IGBT的热管理至关重要，合理的导热材料能够有效减少接触热阻，提高散热效率，保障器件的长时间稳定运行。随着IGBT模块功率和集成度的提升，对导热材料的要求越来越高，特别是在低热阻、长期可靠性等方面，选择合适的导热材料将对IGBT的性能和使用寿命产生重要影响。
