愈发依赖先进封装技术来推动性能的提升。封装技术的演进，从2D到2.5D再到3D，促使芯片堆叠与连接技术成为企业间竞争的重要武器。在这一过程中，“混合键合”（Hybrid Bonding）技术被视为芯片连接的革命性突破。

混合键合的优势与挑战

混合键合技术因其提供更短的垂直互连距离、更高的带宽以及更好的功率效率和热管理，逐渐成为先进封装领域的热点。该技术能够实现亚微米级的互连缩小，相比传统的焊球技术，具有显著的扩展优势和提升潜力。然而，尽管某些芯片制造商在大批量生产中成功应用了混合键合技术，但由于成本较高，目前尚难以实现大规模普及。此外，混合键合将前端和后端工艺相连接，要求芯片装配过程满足更为严格的前端生产规范。

此外，混合键合还面临若干技术挑战。例如，晶圆的铜平整度、芯片与晶圆的快速精确对位、多个键合和解键合载体带来的成本增加等都需要解决。Brewer Science的首席应用工程师Alice Guerrero指出，要实现混合键合的大规模应用，必须克服缺陷控制、对准精度、热管理等关键问题。

尽管如此，AI芯片组的快速发展和高性能需求推动了混合键合技术的进一步创新。DRAM制造商也在考虑从传统的热压焊球连接技术转向混合键合，以提升产品性能和扩展性。

混合键合推动模块化设计

混合键合技术成为推动SoC（系统级芯片）模块化设计的关键驱动力。比利时微电子研究中心（imec）的Eric Beyne表示，单片IC的分解为模块化设计提供了更大的灵活性，尤其是在逻辑、存储和I/O设备之间的分离。此外，下一步的技术进展可能是顺序3D集成，即通过混合键合技术进一步减少设备间的带宽损失和能源消耗。

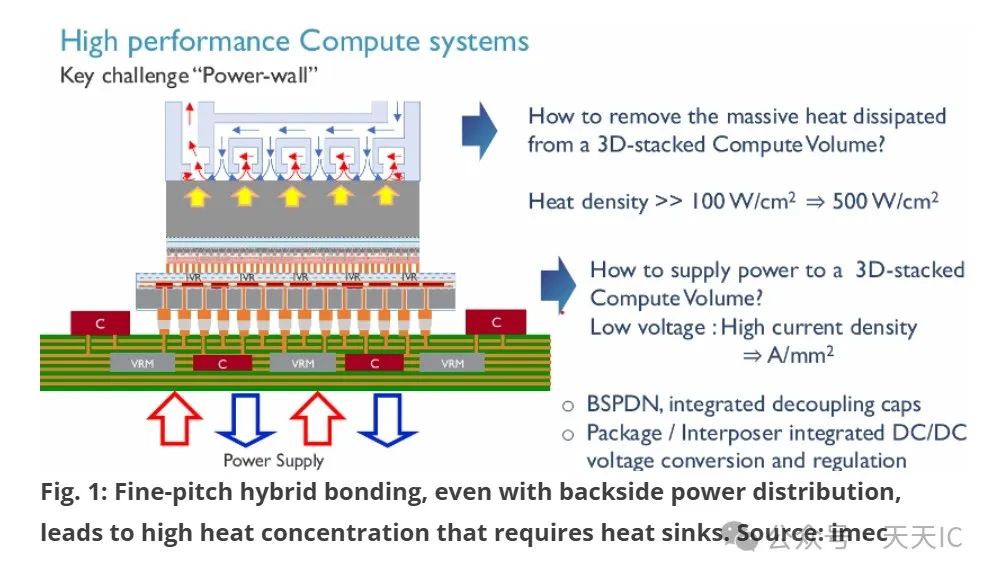

对于高带宽内存（HBM）制造商来说，混合键合提供了更高效的互连方案，尽管熔融键合（介电质对介电质）在某些情况下仍然适用。然而，混合键合技术对于散热的要求更高，新的散热方案应对芯片堆叠后的高功率密度提出了挑战。imec团队通过微流体冷却技术利用3D打印方式改善散热效果，取得了显著成果。

关键技术进展与挑战

在实现混合键合技术的过程中，晶圆与晶圆之间的对准精度至关重要。根据Beyne的说法，每次减少线宽和间距时，键合强度与对准精度必须得到同步提升。此外，焊料凸块和晶圆的平整度也要求高水平的化学机械抛光（CMP）技术。

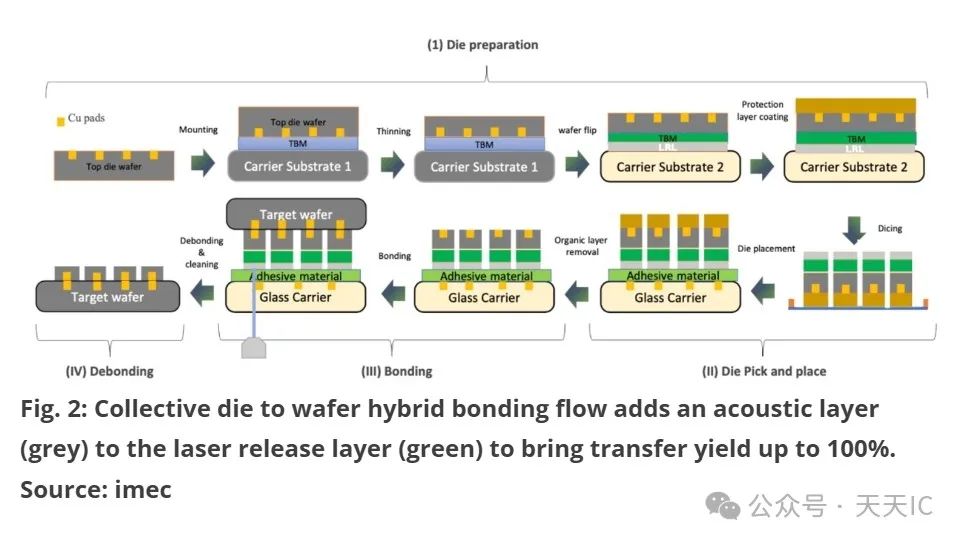

在生产过程中，键合技术发展不仅限于晶圆对晶圆（wafer-to-wafer）方案，芯片到晶圆（die-to-wafer，D2W）的技术也逐渐成为主流选择。此类技术能够为更复杂的设计提供更多灵活性，尤其是在处理不同尺寸的芯片时。

混合键合的产业应用

随着混合键合技术的成熟，越来越多的应用领域开始采用这一技术。从智能手机的图像传感器（CIS）到高端CPU的集成设计，混合键合为各种设备的性能提升提供了强有力的支持。最早采用混合键合技术的产品之一是2016年由索尼为三星Galaxy S7 Edge生产的IMX260图像传感器。此外，AMD和英特尔等公司也纷纷在其3D封装解决方案中引入混合键合技术。例如，AMD的3D V-Cache采用混合键合技术将SRAM堆叠于计算核心上，显著提升了CPU的性能。

未来展望

随着技术的不断进步，混合键合在HBM领域的应用前景广阔。目前，三星、SK海力士和美光等DRAM制造商正在开发支持更高层数堆叠的HBM4产品，预计将采用混合键合技术。未来，这一技术可能成为高性能计算、AI芯片等领域的标准。

总之，尽管混合键合技术在实施过程中仍面临着成本、散热和制造精度等多方面的挑战，但它无疑将是半导体封装领域的下一次技术革命，推动着整个行业向更高效、更灵活的方向发展。
