先进半导体集成电路测试技术：推动电子设备智能化与持久性

在先进电子产品领域，特别是在智能手机和计算机等设备中，微型芯片的正常运行至关重要。为了确保这些芯片的高效工作，测试技术不断发展。当前，三种关键的测试方法是：节能测试、多层垂直芯片测试以及嵌入式核心组件测试。这些测试方式共同促进了芯片在节能、速度和可靠性上的提升，从而增强了电子设备的智能化和持久性。

在深入讨论这些测试方法之前，我们先来看一些相关的基础概念。

节能测试

节能测试旨在通过减少芯片的功耗，确保电子设备在测试过程中保持低能耗。随着芯片设计的复杂性增加，尤其是集成电路的部件越来越多，芯片体积不断缩小，所需的测试数据和时间也相应增多。由于测试过程中的能耗较高，芯片可能会出现过热现象，从而导致错误、可靠性问题，甚至设备损坏。因此，如何降低功耗成为节能测试的核心目标。

常用的降低功耗的方法包括以下几种：

1. 自动测试模式生成（ATPG）：通过创建测试模式，减少芯片在测试中的活动量，从而降低功耗，同时不会影响芯片的性能或尺寸。

2. 扫描设计节能方法：采用扫描设计时，芯片的节能测试主要包括以下几种技术：

   - 在全扫描电路中加入控制模块，管理输入信号，减少不必要的活动，节约能量。

   - 将扫描路径划分为若干段，这样能在不增加测试时间的情况下，降低能耗。

   - 自适应电路技术通过控制扫描路径中的信号流来降低功耗。

   - 多时钟系统使用独立时钟控制每条扫描路径，优化功耗管理。

3. 测试数据压缩：压缩测试数据量，以减少扫描过程中的功耗。常见的压缩方法包括线性减压、广播扫描和基于编码的压缩。

多层垂直芯片测试

随着硅通孔（TSV）技术的迅速发展，三维（3D）集成电路（IC）正在成为一种新兴的技术，旨在通过垂直堆叠芯片提高性能并节省空间。三维芯片的主要优点包括缩短元件之间的连接距离、减少能耗、增加可集成的模块数量以及提升电路的工作效率。然而，这种创新技术也带来了新的测试挑战，特别是在测试过程中，芯片的引脚数量有限，导致测试资源的稀缺。硅通孔的缺陷也增加了制造难度，成为测试的一大障碍。

三维芯片的测试通常包括多个阶段：

1. 键合前测试：在堆叠前单独测试每个芯片，确保其功能正常，发现并淘汰有缺陷的芯片。

2. 键合中测试：对已经部分堆叠的芯片进行测试，检查连接过程中可能的缺陷。

3. 键合后测试：在堆叠完成后进行测试，确保所有层和硅通孔的连接良好。

4. 封装测试：所有芯片层堆叠完成并最终封装后，进行最后的检查，确保产品符合设计标准。

在此过程中，热管理和机械应力也需要特别关注，避免由于热量积聚或材料膨胀不一致导致的潜在故障。

嵌入式核心组件测试

现代系统往往采用片上系统（SoC），将多个功能集成在单一芯片上。由于这类设计中嵌入了大量的核心组件，使得测试变得更为复杂。为了有效地测试这些核心组件，IEEE于2005年发布了IEEE Std 1500标准，旨在简化嵌入式核心的测试流程。标准定义了如何通过测试访问机制（TAM）和标准化测试语言来确保每个内核的可控性和可观察性。

核心测试过程的关键在于：

- 可控制性：通过激活并切换至测试模式，确保能够控制每个嵌入式核心。

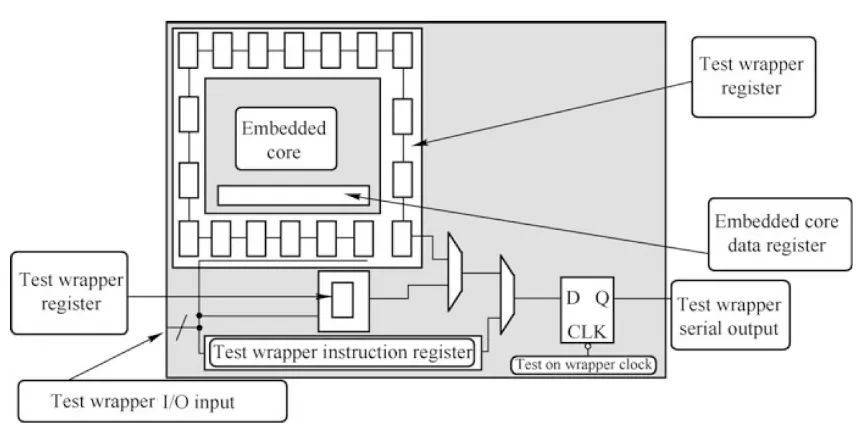

- 可观察性：通过设计适当的测试包装器，使测试数据能够在SoC的不同组件之间流动，确保测试结果能够被有效采集。

结论

高级半导体集成电路的测试涵盖了多个重要领域，包括节能测试、多层3D芯片测试和片上系统中的嵌入式核心测试。通过采用节能技术，我们可以有效避免过热和芯片损坏。3D芯片的测试面临独特的挑战，如硅通孔缺陷和热管理问题，测试流程需要特别关注这些方面。而嵌入式核心测试则通过IEEE 1500标准，简化了对每个核心组件的有效测试。这些测试技术的应用，不仅确保了现代芯片的可靠性，也推动了电子设备向更智能、高效和持久的方向发展。
