CMP技术：半导体制造中的隐形巨人

在半导体制造这一高度精密且复杂的领域中，CMP（化学机械抛光）技术宛如一颗隐匿于幕后却璀璨的明珠。虽然不为大众所熟知，但它在芯片制造过程中扮演着不可或缺的关键角色。今天，让我们一同深入探讨CMP技术，揭开它神秘的面纱。

CMP技术的基本原理

CMP技术是一种将化学腐蚀与机械研磨完美结合的表面平坦化技术。其原理的核心在于化学与机械作用的协同效应，宛如一场精心编排的双人舞，二者相辅相成、缺一不可。

- 化学方面：抛光头将晶圆紧压在高速旋转的抛光垫上。抛光垫表面的微绒毛和微小颗粒在压力下与晶圆表面产生摩擦，去除因化学作用形成的氧化层，露出新表面。新表面又被化学氧化后再次进行机械研磨，循环往复，最终将晶圆表面粗糙度降至纳米级。

- 机械方面：抛光液在CMP技术的化学作用中扮演着关键角色。氧化剂与晶圆表面（如硅晶圆）反应，将硅氧化为二氧化硅，形成较软的氧化层。络合剂则与反应产物结合，使其溶解于抛光液中，防止在晶圆表面堆积。

CMP技术在半导体制造中的核心地位

1. 芯片制造前端制程

  在硅晶圆制备过程中，CMP技术用于初始平坦化。由于晶圆在晶体生长和切割等工艺中表面不平整，CMP可将其打磨平整，为光刻、刻蚀等后续工艺提供理想的起始平面。例如，在光刻工艺中，平坦的晶圆表面有助于光刻胶均匀涂布，保证光刻图形的分辨率和准确性。

2. 多层金属互连结构制造

  在现代芯片的多层金属布线制造中，每层金属布线完成后都需要进行CMP技术平坦化，为下一层布线提供平坦的表面。这就像建造高楼大厦时，每层地面都需平整夯实，否则可能导致短路、信号传输延迟等问题，从而影响芯片性能。

3. 芯片制造后端制程

  在芯片封装过程中，CMP技术可精确控制晶圆的厚度，以满足封装厚度的要求。在扇出型封装和系统级封装等特殊封装结构中，CMP也用于平坦化封装表面，从而提高封装质量和性能。

CMP设备的关键组件与技术创新

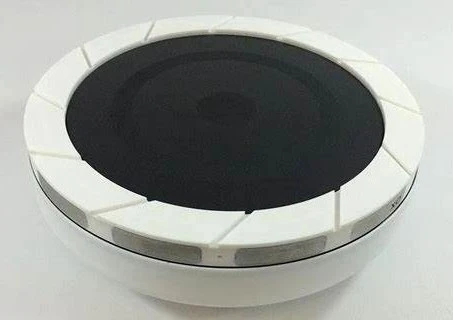

1. 抛光头：压力控制的艺术

  抛光头是CMP设备施加压力的关键部件。现代抛光头的压力控制精度极高，可达到亚千帕级别。它能够根据不同的晶圆材料、抛光工艺和阶段精确调整压力，并确保压力在晶圆表面均匀分布，以避免局部压力不均对抛光效果的影响。

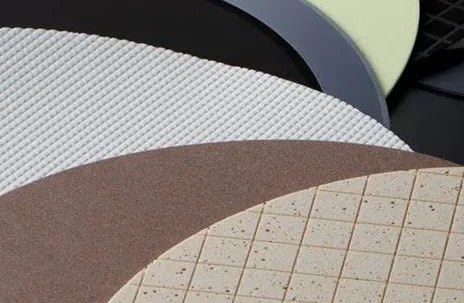

2. 抛光垫：微观结构与性能优化

  抛光垫与晶圆直接接触，其微观结构和性能直接影响CMP效果。抛光垫的表面微观结构具有特定纹理和孔隙率，能够容纳并均匀分布抛光液。抛光垫的硬度和弹性经过优化，以匹配不同晶圆材料的需求。同时，研发人员不断探索新的抛光垫材料和制造工艺，例如采用新型高分子复合材料和纳米技术改性，以提高使用寿命和性能的稳定性。

3. 抛光液：化学成分的精细调配

  抛光液是CMP技术的化学核心。除了氧化剂和络合剂之外，它还包含pH调节剂、表面活性剂等成分。pH调节剂用于控制酸碱度，以确保化学反应在最佳pH值范围内进行；表面活性剂则降低表面张力，使抛光液更好地浸润晶圆表面。随着环保意识的提高，研发绿色环保型抛光液成为重要方向，这要求在保证抛光效果的同时，减少有害物质的使用并提高可生物降解性。

CMP技术面临的挑战与应对策略

1. 纳米级工艺的挑战

  随着芯片制程向更小纳米级别发展，CMP技术面临着精度和均匀性的高要求。在7nm及以下制程的芯片制造中，需将晶圆表面平整度控制在亚纳米级，这要求CMP设备的各项参数（如压力、转速、抛光液流量等）进行超高精度的控制。同时，在纳米级工艺下，芯片结构复杂，确保整个晶圆，尤其是微观结构区域实现均匀抛光效果也面临困难。

2. 新材料的适应

  半导体制造中引入的新材料，如第三代半导体材料（如碳化硅、氮化镓）、高介电常数材料和金属栅极材料等，带来了新的挑战。例如，碳化硅的硬度较高，因此CMP技术需相应调整抛光参数，如增加压力和优化抛光液配方。新材料对抛光液的化学成分更加敏感，容易产生表面缺陷或反应副产物残留，这需要研发相应的抛光液和工艺。

3. 环保与成本压力

  在环保方面，CMP过程中所用的化学抛光液含有重金属离子等有害物质，若废弃物处理不当会对环境造成污染。在成本方面，CMP设备的造价高昂，抛光液和抛光垫等耗材的成本也不容忽视。随着芯片制造规模的扩大，需要在保证性能的前提下降低设备的运营成本，并减少对环境的影响。

CMP技术的未来展望

1. 技术发展

  CMP技术将朝着更高精度、更强适应性和更智能化的方向发展。随着芯片制程逼近原子级别，CMP技术的精度将不断提高。面对半导体制造的新材料和新工艺，CMP技术将持续创新以满足需求。在智能化方面，人工智能和机器学习技术将深入融入CMP过程，实现对抛光过程的自主学习、预测和优化，从而提高抛光效率和质量。

2. 市场需求

  5G、物联网、人工智能和汽车电子等新兴产业的发展推动了半导体芯片需求的持续增长，为CMP技术提供了广阔的市场空间。在高性能计算、人工智能芯片和汽车自动驾驶芯片等高端芯片制造领域，CMP技术的需求愈加旺盛。同时，消费电子产品的普及也促进了CMP技术的创新，以满足小型化、高性能和低成本的需求。

3. 产业格局

  当前全球CMP技术市场由少数大企业主导。随着中国、韩国等新兴经济体在半导体产业的投资加大，国内企业在CMP技术研发和设备制造上取得了一定成果，全球CMP技术市场将呈现出多元化竞争的格局，这将促进技术创新、降低成本并提高行业效率。

总之，CMP技术作为半导体制造领域的关键技术，在过去几十年里取得了显著成就。未来，随着技术的不断创新、市场需求的持续增长和产业格局的逐步演变，CMP技术将继续发挥其不可替代的重要作用，为推动半导体产业向更高性能、更小尺寸和更低成本的方向发展贡献力量。
