电子产品的核心：电路板与芯片

电子产品的核心：电路板与芯片

在日常工作和生活中，我们离不开各类电子和电器产品，如电脑、手机、电视、冰箱、洗衣机等。若将这些产品拆解，一个共同的核心组件会映入眼帘——电路板，或更专业地称为印制电路板（PCB，Printed Circuit Board）。它有时呈绿色，也有蓝色或黑色，上面焊接着众多电子元器件，如电容、电阻、电感等。而在这些元器件中，黑色的方形元件往往引人注目，它便是芯片（Chip）。

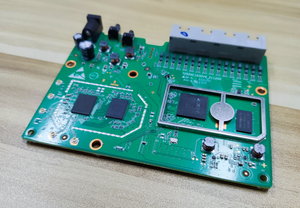

图片1：印制电路板

芯片：电子设备的“心脏”

芯片，这个名称既直观又形象。对于电子设备来说，它相当于汽车的发动机、人的心脏，是内部不可或缺且极其重要的部分。形态上，它呈片状，因此得名“芯片”。从本质上看，芯片就是集成电路（Integrated Circuit），通过特定技术将晶体管、电阻、电容等电子元件集成在单一基板上，形成微型电路。若基板采用半导体材料（如硅），则称为半导体集成电路。

芯片和集成电路虽常被视为同义词，但在某些情境下仍有所区别。集成电路强调电路的基础单元和功能实现，而芯片则更侧重于产品形态和用途，如CPU芯片、AI芯片等。

按照功能，我们经常将芯片分为计算芯片、存储芯片、通信芯片、感知芯片、能源芯片、接口芯片等几类。以下是这些芯片的小分类及其功能：

1. 计算芯片：

• 小分类：微处理器（CPU）、图形处理器（GPU）、数字信号处理器（DSP）等。

• 功能：负责数据处理、逻辑运算、控制协调等任务。例如，CPU是计算机系统的核心，执行各种指令以完成各种操作；GPU则专门负责图形渲染和图像处理，提供强大的并行计算能力。

2. 存储芯片：

• 小分类：随机存取存储器（RAM）、只读存储器（ROM）、闪存（Flash Memory）等。

• 功能：用于数据的存储和读取。RAM允许数据的快速读写，但断电后数据会丢失；ROM中的数据在制造时写入，之后无法更改；闪存则结合了RAM和ROM的特点，可以在不需要电力的情况下保持数据。

3. 通信芯片：

• 小分类：无线通信芯片（如Wi-Fi芯片、蓝牙芯片）、有线通信芯片（如以太网芯片）等。

• 功能：负责设备之间的通信和数据传输。无线通信芯片可以实现设备之间的无线连接和数据交换，有线通信芯片则通过物理线路进行数据传输。

4. 感知芯片：

• 小分类：图像传感器芯片、声音传感器芯片、温度传感器芯片等。

• 功能：能够感知并转换各种物理量，如光、声、温度等，将其转换为数字信号供计算机或其他设备处理。例如，图像传感器芯片用于捕捉图像和视频，声音传感器芯片用于录制声音和语音。

5. 能源芯片：

• 小分类：电源管理芯片、能源转换芯片等。

• 功能：负责能源的管理、转换和控制。电源管理芯片可以管理设备的电源供应，确保设备在不同工作状态下都能获得稳定的电力供应；能源转换芯片则可以将一种能源形式转换为另一种形式，如将太阳能转换为电能。

6. 接口芯片：

• 小分类：串行接口芯片（如UART、SPI等）、并行接口芯片（如GPIO等）、总线接口芯片（如PCI、PCIe等）等。

• 功能：用于连接不同的硬件设备和电路，实现数据的传输和通信。接口芯片可以协调不同设备和电路之间的通信协议和数据格式，确保数据的正确传输和处理。

以上是对这些芯片的小分类及其功能的简要介绍。不同类型的芯片在电子设备中发挥着不同的作用，共同构成了现代电子系统的核心。

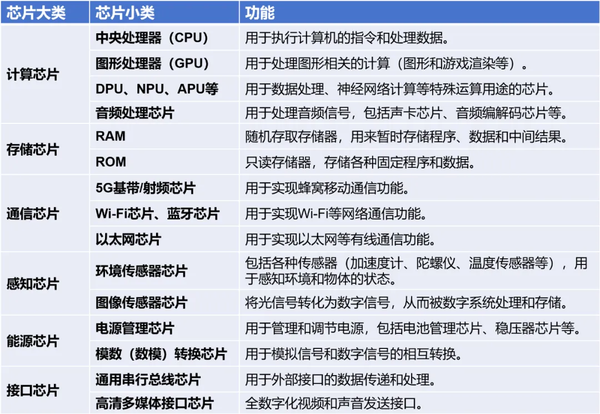

图片二：芯片类型

芯片的分类与应用

芯片作为一套实现特定功能的电路，具有模块化的特点，极大地降低了产品设计和研发的难度，缩短了开发周期。随着半导体工艺的飞速发展，芯片的尺寸不断缩小，电路数量不断增多，极大地推动了电子产品的发展，改善了我们的生活品质，引领了信息技术革命。

芯片的应用广泛，种类繁多。按功能分类，有计算芯片、存储芯片、通信芯片、感知芯片等；按等级划分，则有消费级、工业级、汽车级等；按工艺制程区分，如28nm、14nm等；按材料分，则有硅（Si）、锗（Ge）等。此外，还有光芯片等新型芯片，利用光信号传递信息。

按照工艺制程来分的芯片材料应用领域与优势

1. 28nm、14nm、7nm、5nm等工艺制程

   • 应用领域：随着制程技术的进步，这些先进的工艺制程被广泛应用于高性能的处理器（CPU）、图形处理器（GPU）、存储器（如DRAM、NAND Flash）以及特定功能的专用集成电路（ASIC）等。这些芯片是智能手机、平板电脑、高性能计算机、数据中心、人工智能等领域的核心部件。

   • 优势：制程技术越先进（数字越小），意味着芯片上集成的晶体管数量越多，芯片的性能也越高，功耗更低，面积更小。例如，5nm制程技术相较于28nm制程技术，可以在相同面积上集成更多的晶体管，实现更高的性能和更低的功耗。

按照半导体材料来分的芯片材料应用领域与优势

1. 硅（Si）

   • 应用领域：硅是目前最常用的半导体材料，广泛应用于各种集成电路和芯片中，包括处理器、存储器、传感器等。硅基芯片因其成熟的工艺技术和稳定的性能，被广泛应用于各种电子设备中。

   • 优势：硅材料具有良好的半导体特性、化学稳定性和机械强度，同时其制造成本相对较低。此外，硅材料的物理特性使其易于通过掺杂和氧化等工艺来改变其电学性能。




2. 锗（Ge）

   • 应用领域：锗主要用于制造红外探测器、光电二极管、热电材料等。锗基芯片在军事、航天、安防等领域有重要应用。

   • 优势：锗材料的热导率较高，能够有效地散热，提高芯片的稳定性和寿命。同时，锗材料在红外探测和光电转换方面具有良好的性能。




3. 砷化镓（GaAs）

   • 应用领域：砷化镓芯片被广泛应用于通信领域，包括手机、卫星通信、雷达等。此外，砷化镓芯片在高速、高频、高能量等领域也有重要应用。

   • 优势：砷化镓具有高速、高频、高能量等特点，其电子迁移率和饱和速度远高于硅材料。这使得砷化镓芯片在高频、高速电路和微波功率器件等方面具有显著优势。




4. 氮化镓（GaN）

   • 应用领域：氮化镓材料在射频领域、电力电子领域和光电子领域等有重要应用。例如，在5G基站建设中，氮化镓材料因其高功率密度和低损耗特性而受到青睐。

   • 优势：氮化镓材料具有高电子迁移率、高击穿电场和高热导率等特点。这使得氮化镓器件在高温、高频、高功率等恶劣环境下仍能保持良好的性能。此外，氮化镓材料的散热特性也使其在电力电子领域具有广阔的应用前景。

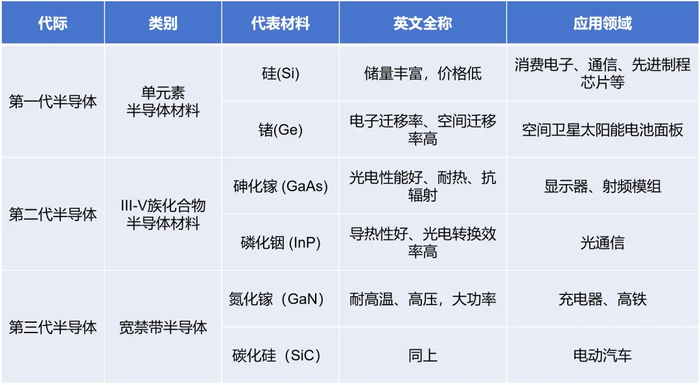

图片三：制作半导体的材料

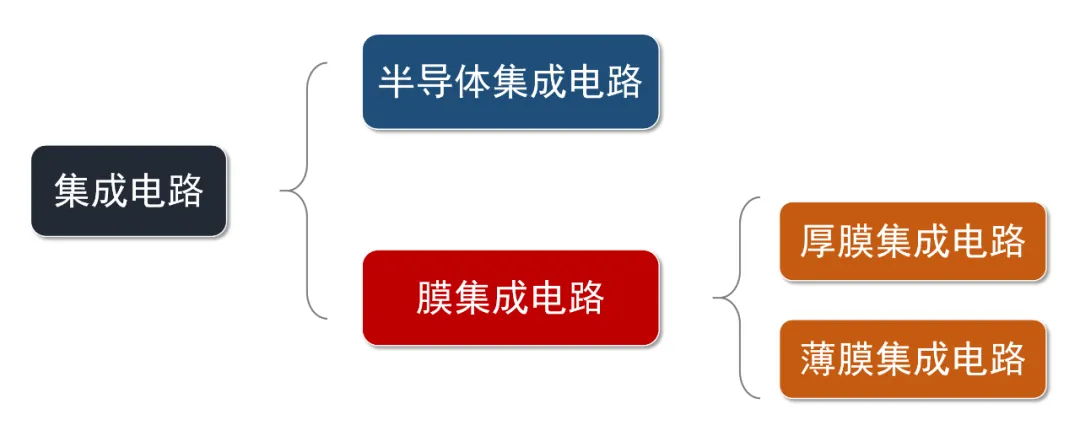

站在集成电路的角度，芯片的分类更加多样。按制作工艺，集成电路可以分为半导体集成电路和膜集成电路（膜集成电路用的是金属和陶瓷等）。膜集成电路又分为厚膜（thick-film）集成电路和薄膜（thin-film）集成电路。

按电路属性，可分为数字集成电路、模拟集成电路和混合信号集成电路。每种芯片都在其特定的领域中发挥着不可替代的作用。

按照芯片上所集成的微电子器件的数量（规模），集成电路可以分为以下几类：

1. 小规模集成电路（SSI）：晶体管数量在100个以下，或者元器件数不超过100个。

2. 中规模集成电路（MSI）：晶体管数量在101～1000个之间，或者元器件数在100～1000个之间。

3. 大规模集成电路（LSI）：晶体管数量在1001～10000个之间，或者元器件数在1000～1万个之间。目前，普通的微处理器的集成电路中已经可以容纳数十亿个晶体管，而专用的图形处理器（GPU）更是可以容纳超过1000亿个晶体管。

4. 超大规模集成电路（VLSI）：晶体管数量在10001～100000个之间，或者元器件数在10万～100万个之间。

5. 特大规模集成电路（ULSI）：晶体管数量在100001～10000000个之间，或者元器件数在100万～1000万个之间。

6. 巨大规模集成电路：晶体管数量在10000001个及以上，也被称为极大规模集成电路或超特大规模集成电路。

这些分类反映了集成电路在微电子器件集成度上的不同级别，也体现了微电子技术的持续进步和发展。

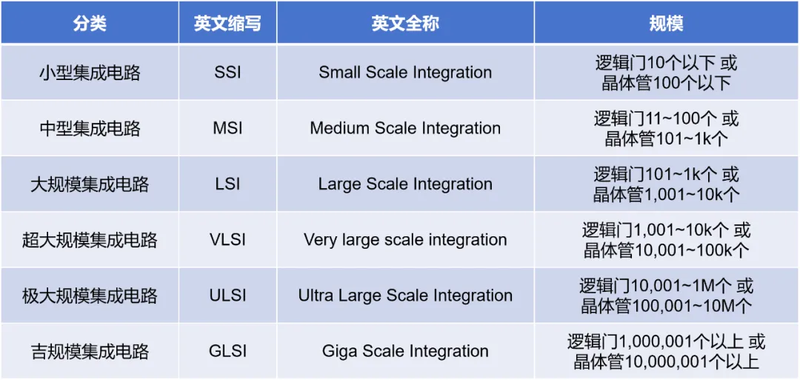

图片五：集成电路在微电子器件集成度上的不同级别

总之，电路板与芯片作为电子产品的核心组件，共同支撑着我们日益丰富的电子生活。随着科技的不断发展，它们将继续发挥更加重要的作用，推动人类社会的进步。
