半导体核心部件：静电吸盘（ESC）多区加热 温度均匀化和稳定控制技术，一文看懂

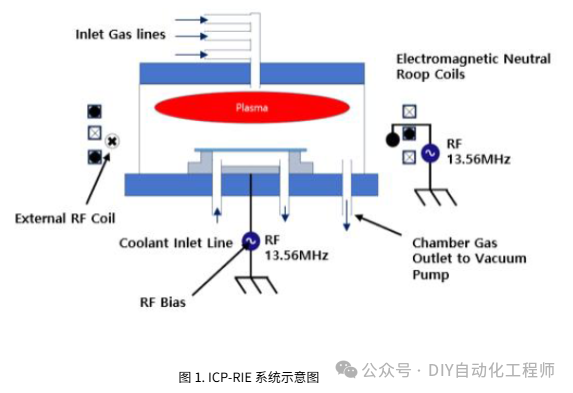

在半导体制造中，干法刻蚀是形成精细图案的关键工艺。晶圆表面的温度分布与蚀刻速率、轮廓形状和工艺均匀性直接相关。尤其是在使用高密度等离子体的基于 ICP 的刻蚀工艺中，等离子体静电吸盘中热流的空间不均匀性及内部冷却结构的影响这必然导致晶圆平面内温度不均匀，从而导致工艺良率下降。因此，需要精确控制晶圆表面温度和等离子体热量。为了解决这些问题，ESC内部采用了多区域加热结构来控制晶圆温度。

1.ESC为什么温度均匀性这么重要？

   在先进半导体制造（如 3D NAND、DRAM、SiC 功率器件）中，干法刻蚀工艺对温度极其敏感 。这里我简单总结了下，主要有以下几点：

• 工艺影响：±1-2℃ 的温差会导致刻蚀速率、选择比及剖面形状（如侧壁保护膜厚度）发生 10-15% 的显著波动 。

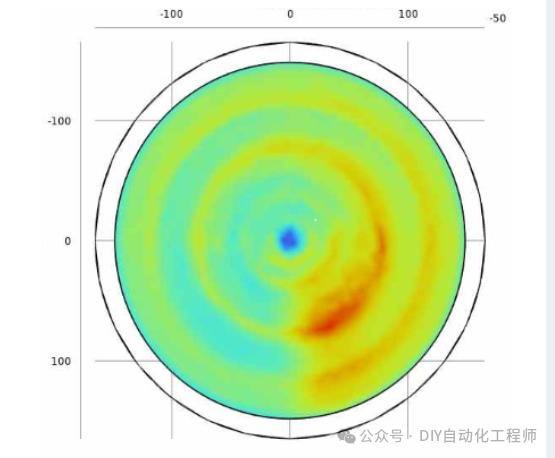

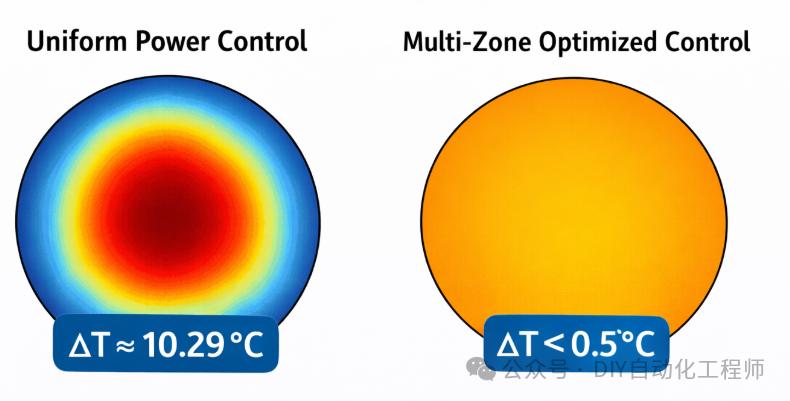

• 不均匀来源：等离子体热流，ICP 刻蚀中，中心区域等离子体密度高，热流呈“高斯分布”，导致中心过热.   冷却结构，ESC 内部冷媒流道通常导致外缘冷却效果优于中心，形成径向温度梯度.



2. 硬件架构：静电吸盘与多区加热器

   为了主动补偿热流的不均匀，目前新款ESC基本都引入了 Multizone Heater！通常采用 PBN（热解氮化硼） 材料，厚度约 0.5mm，埋深于表面下方约 3mm 处。

3.加热器分区设计

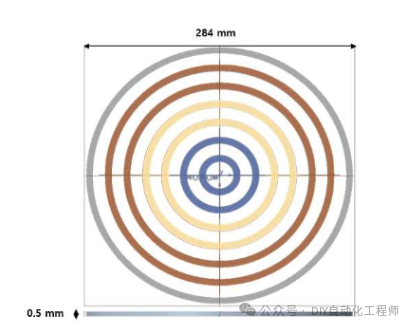

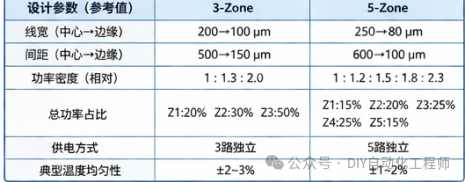

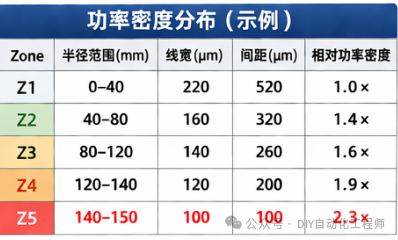

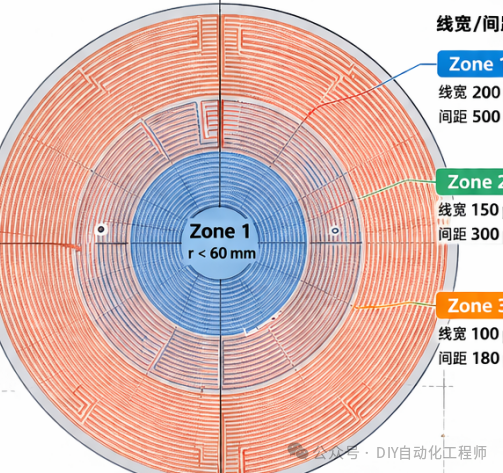

  传统的 Single-zone 无法调节局部温差。多区加热器通常将 ESC 分为多个同心圆环或网格状区域。

• 中心区 (Zone 1)：补偿等离子体带来的最高热负荷。

• 边缘区 (Zone 4)：对抗冷媒侧向散热，防止边缘冷效应。

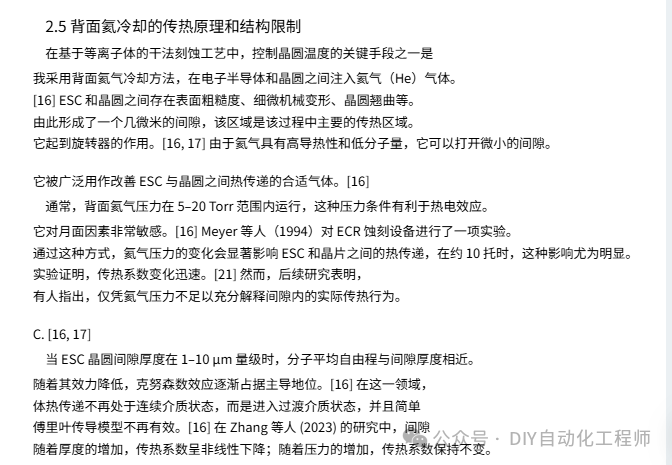

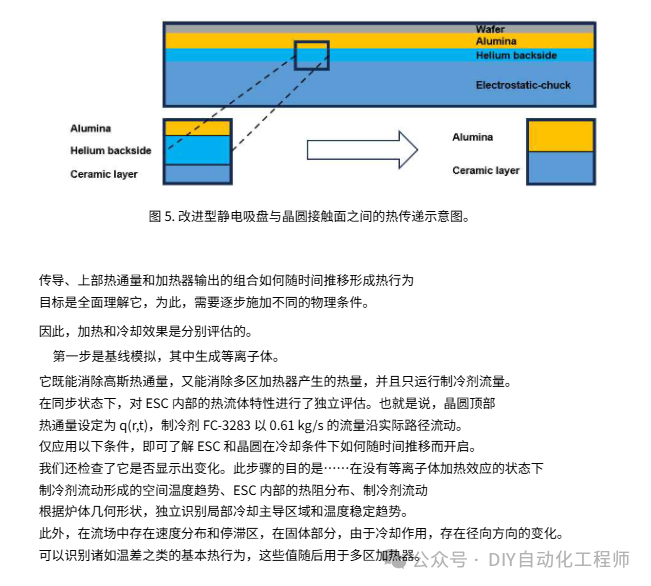

• 复杂的热力学路径 ：在真空环境下，晶圆与 ESC之间的热交换并非简单的接触传导

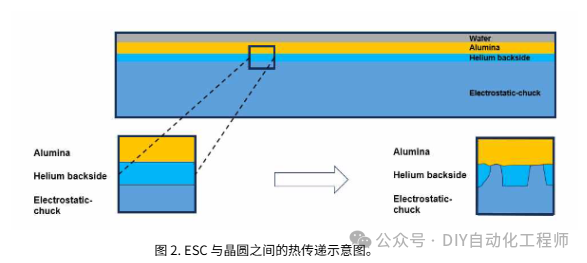

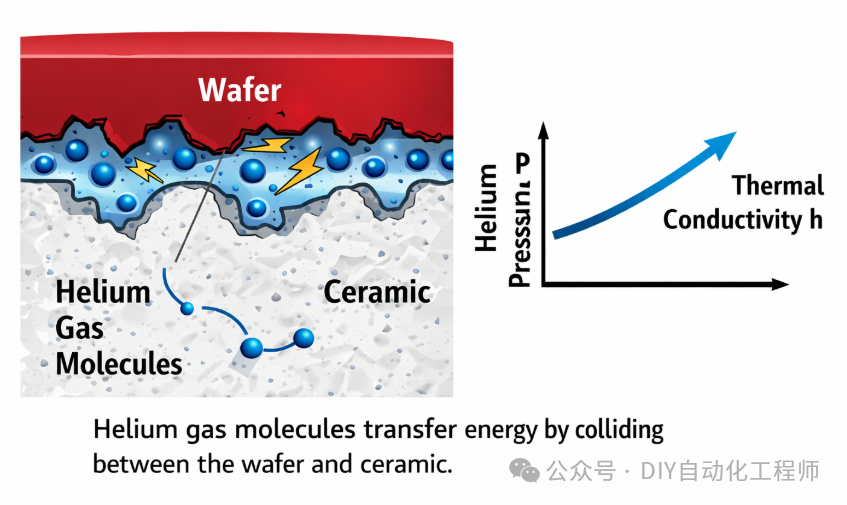

• 而是由三种路径组成：固体接触传导仅占总面积的 1-5%，热阻极高 ，背面氦气传导氦气填充微米级缝隙（Gap），通过气体热传导带走热量.
