从一粒沙子到一颗芯片：晶圆制造全流程深度解析

我们每天都在使用手机、电脑、汽车，但很少有人知道，驱动这一切的芯片，最初竟然来自随处可见的沙子。从沙子到晶圆，再到一颗能运算的芯片，背后是一条集材料科学、精密机械、光学、化学于一体的顶级技术链。

今天，我们用四张图，带你完整走一遍从硅片制备 → 前道工艺 → 后道处理的全流程。

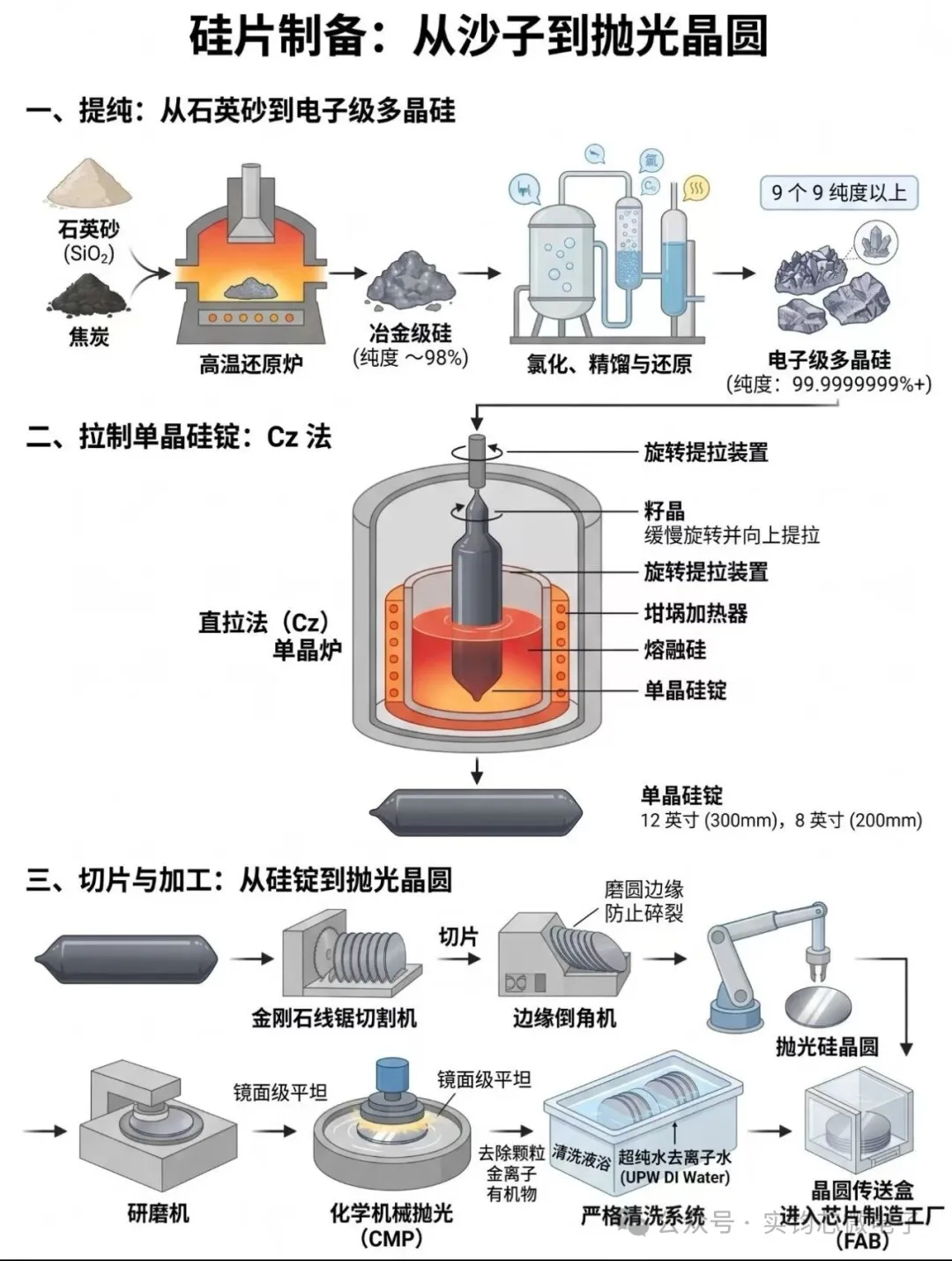

第一阶段：硅片制备 —— 从石英砂到抛光晶圆

芯片的“地基”是硅片，而硅来自石英砂（SiO₂）。

1. 提纯：石英砂与焦炭在高温还原炉中反应，得到纯度约98%的冶金级硅。再经过氯化、精馏、还原，最终得到纯度99.9999999%（9个9）以上的电子级多晶硅。

2. 拉制单晶硅锭：采用直拉法（Cz法），将多晶硅熔化，用籽晶缓慢旋转并向上提拉，形成圆柱形的单晶硅锭。常见尺寸为12英寸（300mm）和8英寸（200mm）。

3. 切片与加工：硅锭经金刚石线锯切割成薄片，再通过边缘倒角、研磨、化学机械抛光（CMP），得到镜面级平坦的抛光硅晶圆。最后经过严格清洗，装入晶圆传送盒，送往FAB厂。

一句话：沙子变成高纯单晶硅片，需要经过“提纯→拉晶→切割→抛光”四大步，每一步都是纳米级精度的起点。

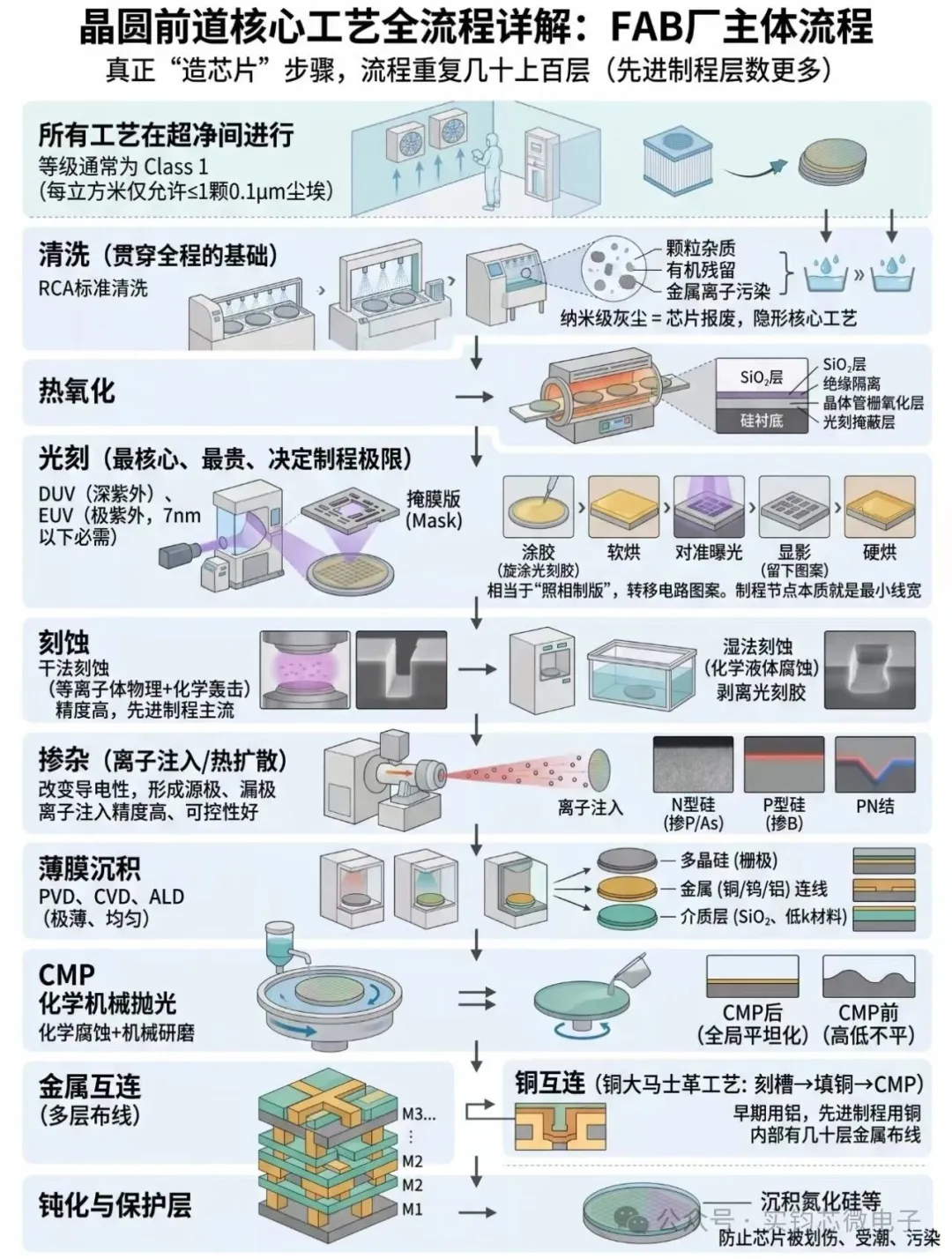

第二阶段：晶圆前道工艺 —— FAB厂的核心，真正“造芯片”

前道工艺在超净间（Class 1级，每立方米尘埃≤1颗） 中进行，需要重复几十甚至上百层光刻、刻蚀、沉积等步骤。

1. 清洗（贯穿全程的基础）

任何颗粒、金属离子、有机残留都可能导致芯片报废。RCA标准清洗是行业标杆。

2. 热氧化

在硅片表面生长一层二氧化硅（SiO₂），作为绝缘层或栅氧化层。

3. 光刻 —— 最核心、最昂贵的环节

• 涂胶：旋涂光刻胶 → 软烘 → 对准曝光（使用掩膜版）→ 显影 → 硬烘。

• 相当于照相制版，将电路图案转移到硅片上。制程节点（如7nm、5nm、3nm）本质就是最小线宽。

• 曝光设备：深紫外（DUV）用于成熟制程，极紫外（EUV） 用于7nm及以下先进制程。

4. 刻蚀

将未被光刻胶保护的区域去除，留下想要的图案。

• 湿法刻蚀：化学液体腐蚀（各向同性，精度较低）。

• 干法刻蚀：等离子体物理+化学轰击（各向异性，精度高，先进制程主流）。

5. 掺杂（离子注入）

将硼（B）、磷（P）、砷（As）等离子注入硅片特定区域，改变导电性，形成PN结（源极、漏极）。离子注入精度高、可控性好，之后需退火激活。

6. 薄膜沉积

通过PVD（物理气相沉积）、CVD（化学气相沉积）、ALD（原子层沉积） 生长极薄、均匀的薄膜，包括：

• 多晶硅（栅极）

• 金属（铜/钨/铝）连线

• 介质层（SiO₂、低k材料）

7. CMP（化学机械抛光）

化学腐蚀+机械研磨，实现全局平坦化，为下一层光刻做准备。

8. 金属互连

先进制程采用铜大马士革工艺：刻槽 → 填铜 → CMP，形成多层布线（M1、M2、M3…），内部可达几十层。早期用铝，现在用铜以降低电阻。

9. 钝化与保护层

最后沉积氮化硅等，防止芯片被划伤、受潮、污染。

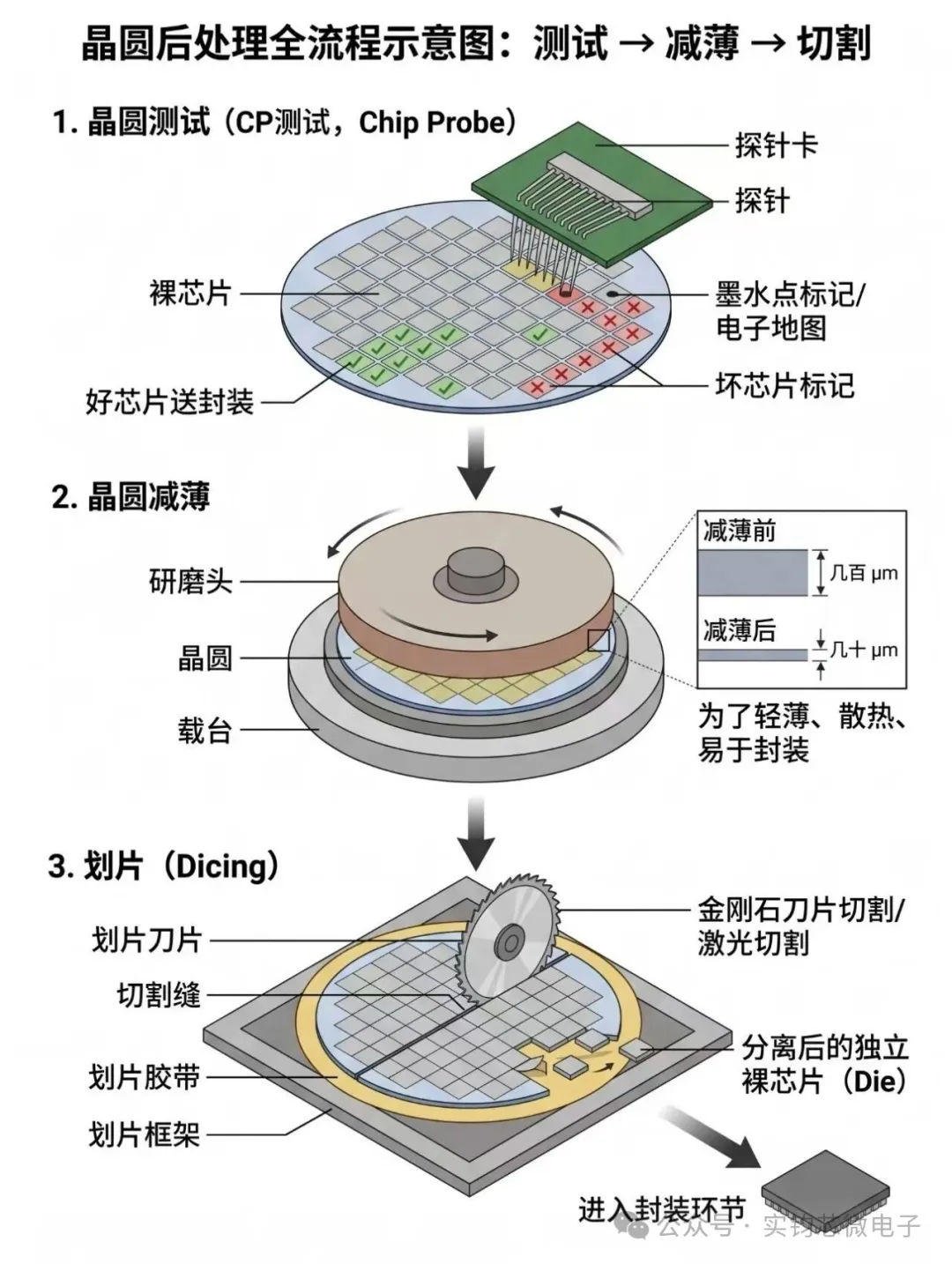

第三阶段：晶圆后处理 —— 测试、减薄、切割

前道完成后，晶圆上已布满成千上万个芯片（die），但还不能直接使用，需要后处理：

1. 晶圆测试（CP测试，Chip Probe）
   用探针卡接触每个芯片，进行电气测试。好芯片被标记（电子地图），坏芯片用墨水点标记或记录坐标，后续剔除。

2. 晶圆减薄
   通过研磨头将晶圆背面减薄（例如从700-800μm减到50-200μm），利于散热和封装。

3. 划片（Dicing）
   用金刚石刀片或激光沿切割道将晶圆分离成独立的裸芯片（Die）。之后好芯片进入封装环节。

最后，从硅片制备的清洗、氧化，到光刻、刻蚀、离子注入后的退火，再到CMP和金属互连，几乎每一个湿法工艺步骤都需要精确的温度控制——加热器的稳定性、洁净度、响应速度直接影响良率。
