埃米级精度挑战下电子束检测技术的突破与协同创新

在半导体制造工艺向埃米（Å）级尺寸不断演进的进程中，检测技术的瓶颈问题愈发凸显。晶圆检测系统的吞吐量性能已成为制约先进制程产能提升的关键因素，亟需通过多技术融合的创新方案实现突破。

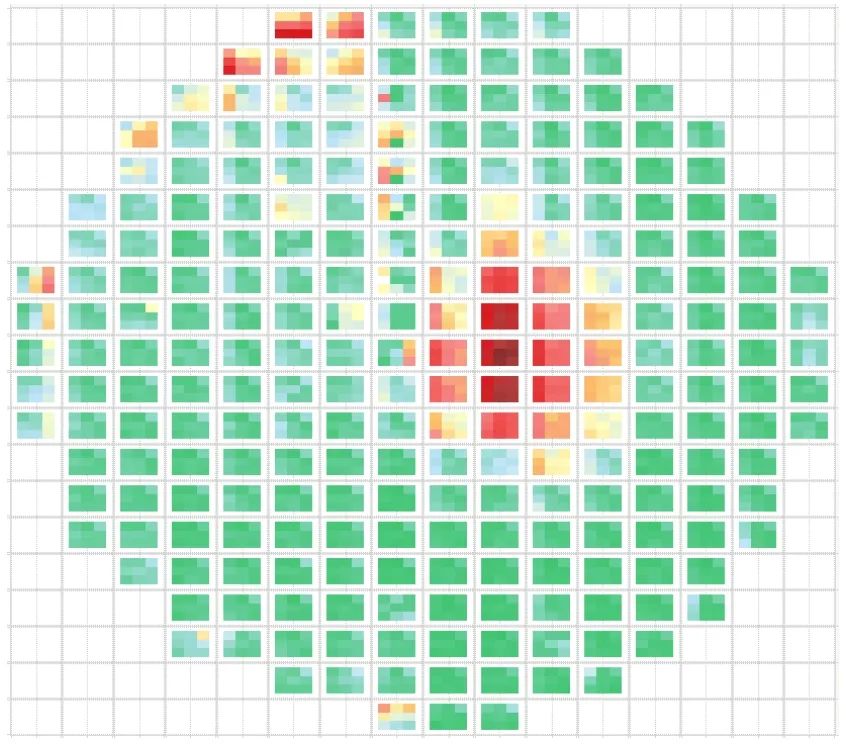

电子束检测技术在5nm 以下制程节点的缺陷检测中展现出不可替代的核心价值。其纳米级分辨率特性使其能够精准捕捉光学检测系统易遗漏的细微致命缺陷，这对英特尔 18A 逻辑节点（约 1.8nm 线宽）及三星多层 3D NAND 存储器件的良率保障至关重要。然而，该技术在灵敏度与检测效率之间的固有矛盾，导致其在先进制程中的全面应用面临严峻挑战。传统单束电子束扫描 300mm 晶圆的检测周期长达数小时甚至数天，远超现代晶圆厂要求的 2 小时工艺节拍，迫使检测流程只能采用局部采样策略，这无疑增加了关键缺陷漏检的风险。

光学检测技术受限于衍射极限与材料堆叠带来的对比度衰减，在先进制程中已难以满足检测需求。而电子束检测虽具备高分辨率优势，但为实现更小特征尺寸的检测，需降低电子束电流并缩小视野范围，进一步加剧了吞吐量瓶颈。正如PDF Solutions 先进解决方案副总裁 Michael Yu 所述，先进制程产线需在 2 小时内完成数十亿结构的检测，传统电子束检测模式显然无法满足这一严苛要求。

为突破电子束检测的性能限制，业界正积极探索多维度创新路径。多光束检测系统通过将检测任务分配至多束并行扫描的子光束，可实现15 倍以上的检测效率提升。但该技术需解决电子束间库仑相互作用导致的焦点弥散问题，通过优化电子光学设计实现低电流子光束的精确控制与图像拼接算法的同步校准。与此同时，冷场发射（CFE）技术的应用显著提升了电子源亮度与信噪比，而像差校正光学系统则有效扩展了检测焦深，保障了高纵横比结构的检测精度。

人工智能与计算成像技术的深度融合为电子束检测带来革命性变革。机器学习算法通过对海量检测数据的特征学习，能够精准识别缺陷模式，将误报率降低50% 以上，并显著提升新型缺陷类型的识别能力。设计感知算法结合芯片 CAD 数据，使检测系统能够智能规划扫描路径，避免无效扫描并提高缺陷定位精度。计算成像技术通过图像去噪、多帧信息融合等手段，有效增强检测图像质量，弥补硬件性能的局限性。

在先进制程检测体系中，单一技术已无法满足全流程检测需求，多模态检测技术的协同应用成为必然趋势。光学检测系统凭借高吞吐量特性实现晶圆表面的快速初筛，电子束检测则针对疑似区域进行纳米级精度复检，X 射线检测技术负责探测内部隐藏缺陷，电气测试系统评估缺陷对器件性能的影响。这种多技术融合的检测架构，配合 AI 驱动的数据分析平台，能够实现缺陷的全维度检测与根源追溯。

随着半导体制造向更先进制程迈进，电子束检测技术的发展将持续围绕光束控制优化、多模态数据融合与智能算法创新展开。通过构建集成化、智能化的检测生态系统，有望实现从被动检测向主动缺陷预防的跨越，为埃米时代的半导体制造提供坚实的技术保障。
