2025年光电共封装（CPO）技术将重塑光网络互联格局

随着人工智能和深度学习的迅猛发展，算力已成为全球科技竞争的新战场。从传统制造业到如今的深度学习浪潮，数据中心的光互联技术正迎来前所未有的机遇。光电共封装（Co-Packaged Optics, CPO）技术作为下一代光互联解决方案，正在逐步颠覆传统的可插拔光模块市场。国产光模块厂商正在积极开发800G、1.6T甚至3.2T的全新组件，而CPO技术的崛起将进一步挤压可插拔光模块的市场份额。尽管业内对“新技术至上”和“成本最优”的争论尚未平息，台积电的最新公告已预示着一场技术革命的到来。

AIGC生成的光互联芯片(图源：AIGC大模型)

CPO技术的优势

可插拔光模块作为行业标准已有数十年历史，其通过标准端口连接到网络交换机或服务器，具有高度的灵活性和模块化特性，极大地方便了用户的定制化和后续升级。然而，随着AI数据中心对带宽需求的不断提升，800G以上的带宽已成为常态，开关ASIC与光学收发器之间的长距离电气连接导致功耗显著增加，信号质量也有所下降。CPO技术通过将光学收发器直接与交换芯片（ASIC）集成在同一基板或封装内，大幅缩短了电信号传输的距离，有效减少了信号损失、功耗和延迟，从而支持更高的带宽需求。

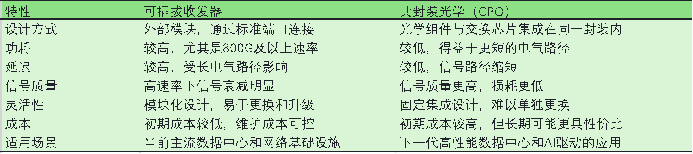

可拔插光模块收发器和 CPO 对比 (图源：深芯盟)

尽管CPO技术在功耗和带宽方面具有显著优势，但其复杂的封装结构使得可修复性几乎为零，这对追求高负载和稳定性的数据中心来说，长期运维成本充满了挑战。目前，AWS、Google和Alibaba等云服务器巨头正在考虑在新一代数据中心中采用高带宽CPO技术，但全面导入仍需大量时间进行验证。

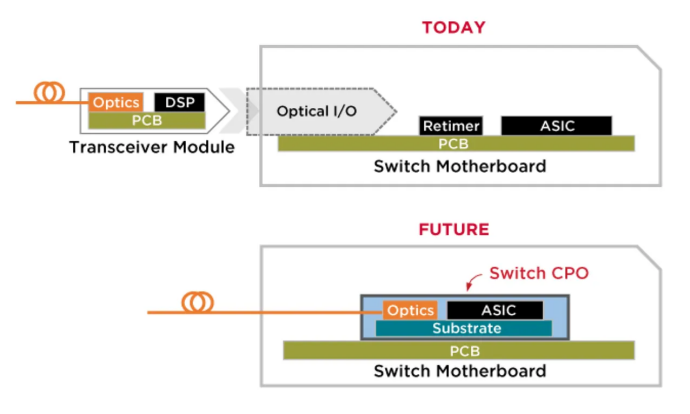

未来光电共封装 CPO 图 (图源：Broadcom)

硅光子产业链分析

随着CPO技术的兴起，硅光子芯片重新成为行业热点。硅光子产业链涵盖了从基础材料到终端应用的多个环节，涉及上千家企业。SOI（绝缘体上硅）晶圆作为硅光子产业链的基石，其全球市场主要由日本信越化学和法国Soitec主导。中国厂商如中芯绍兴正在加速布局，其8英寸SOI产线良率已提升至92%。

硅光子产业链全景图 (图源：SEMI VISION)

在光波导材料领域，康宁的超低损耗光纤技术可将信号衰减控制在0.15dB/km以下，支撑800G光模块传输距离突破2公里。日本Fujikura的精密光纤阵列技术则实现了0.5μm级对准精度，成为CPO方案的核心支撑。

芯片设计与EDA工具市场呈现寡头格局，Cadence的OptoCompiler平台已支持5nm光子集成设计，Ansys的Lumerical套件则实现了光子-电子协同仿真，帮助Marvell的1.6T光引擎开发时间压缩至9个月。

代工制造与终端应用

台积电、Intel、三星和格罗方德等晶圆和封装厂商纷纷推出自家的封装解决方案。台积电的COUPE和Intel的自研光学封装平台均支持最先进的光学组件3D封装。电气集成电路（EIC）和光子集成电路（PIC）的封装形式将是未来最大的挑战，不同架构芯片的混合堆叠、电气和光学信号的内部传输以及散热、电磁兼容等问题亟待解决。

在终端应用层，博通的1.6T CPO模块采用3D封装技术，功耗较传统方案降低35%，2024年Q1已向AWS交付首批样品。NVIDIA的DGX H100系统采用硅光互联方案，NVLink带宽提升至900GB/s，光I/O占比达78%。AWS的400G硅光网络使其数据中心PUE值降至1.08，单机架功率密度突破50kW。

CPO技术的未来

尽管CPO技术突飞猛进，但其成熟仍需跨越三大障碍：光电协同设计EDA工具链的缺失、光电共封体的热管理问题以及数据中心运维体系的重构。因此，混合架构将成为未来五年的主流。谷歌披露其2025年数据中心将采用30% CPO + 70%可插拔的混合方案。

业内人士预测，2025年全球数据中心资本支出将突破3000亿美元，800G/1.6T光模块年复合增长率保持45%。2026年Q2左右，CPO技术将开始全面取代可插拔光模块和铜缆互联，重构数据中心的生态。

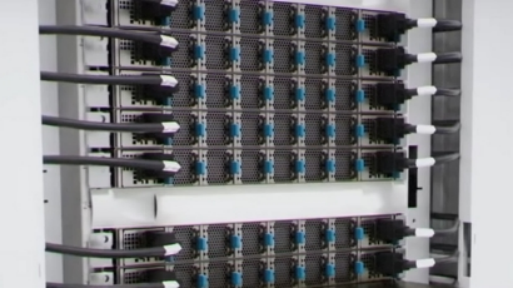

Nvidia InfiniBand 交换器系统 (图源：Nvidia)

结语

在这场光电融合革命中，传统模块厂商需在2025年底前完成三大转型：构建硅光设计能力、建立晶圆级制造体系以及开发终端客户的智能运维解决方案。唯有实现从“模块供应商”到“光电系统集成商”的蜕变，才能在万亿级CPO生态中占据制高点。
